激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

從表3可以看出，紅外干燥比烘箱干燥測(cè)試滌／棉、毛／絲、棉／粘產(chǎn)品和毛混紡產(chǎn)品可以縮短430min。加快了測(cè)試進(jìn)程，縮短了檢測(cè)周期，達(dá)到了初期目標(biāo)。

2．3對(duì)減少樣品烘干冷卻步驟的研究

此前通過(guò)紅外干燥，已明顯縮短了纖維含量檢測(cè)的時(shí)間，提高了測(cè)試效率．為進(jìn)一步縮短試驗(yàn)時(shí)間，將繼續(xù)研究可否再減少冷卻時(shí)間或步驟．

2．3．1對(duì)紅外烘干后熱重和冷重的比較

紡織品經(jīng)紅外干燥法烘燥后一般也要在干燥器中冷卻120min，本部分試驗(yàn)是進(jìn)一步探討紅外干燥后能否將干燥器冷卻的120min省掉．以全棉紗線為研究對(duì)象，經(jīng)紅外烘干后冷卻120min前后稱重，結(jié)果見(jiàn)表4．

棉纖維具有較好的吸濕性，在正常情況下，纖維可向周?chē)拇髿庵形账郑浜蕿?％~10％，全棉紗經(jīng)紅外干燥后再冷卻120min，冷卻前質(zhì)量小于冷卻后的質(zhì)量，原因是冷卻過(guò)程中，熱紗線還會(huì)吸收少量干燥器中的水分．以表4樣品中棉纖維為例，冷卻后樣品的失重(含水率)8．6％左右，冷卻前樣品質(zhì)量稍有減小，含水率7．2％左右，具有一定規(guī)律性．因此，本文提出通過(guò)修正系數(shù)以熱重來(lái)表征冷重．

2．3．2對(duì)常規(guī)纖維的熱重修正系數(shù)的研究

從表5中可以發(fā)現(xiàn)，主要纖維成分的熱重與冷重的修正系數(shù)值在1．006～1．040．其中，滌綸為1．006左右，棉為1．018左右，毛為1．039左右，粘膠為1．035左右，滌／棉混紡織物為1．014．

參照GBfr2910—2009中的精密度，對(duì)于混紡均勻的紡織材料，本法采用當(dāng)置信度為95％時(shí)，誤差率不超過(guò)±l％．將試驗(yàn)數(shù)據(jù)代人式(1)、(2)，求得樣品的平均值、標(biāo)準(zhǔn)偏差，然后將試驗(yàn)數(shù)據(jù)從小到大排序，將數(shù)據(jù)代入式(3)，按照格魯布斯檢驗(yàn)法判斷該值是否異常，如為異常值，則應(yīng)舍去，最后將正常值代入式(4)、(5)．

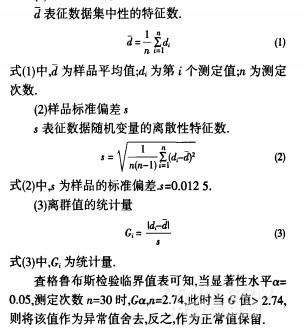

(1)樣品的平均值d

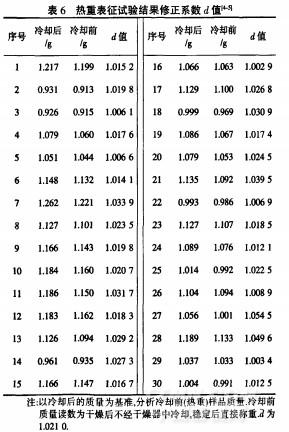

求得樣品95％的置信區(qū)間及置信界限，從而推斷出總體的規(guī)律性．以多種2組分纖維樣品來(lái)試驗(yàn)，分析紅外干燥后冷卻前后的質(zhì)量變化，確立熱重來(lái)表征纖維含量定量分析的修正系數(shù)，見(jiàn)表6．

<<上一頁(yè)[1][2][3][4]下一頁(yè)>>
