激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2結果與討論

2．1燃燒性能

2．1．1熱釋放速率和總釋放熱

熱釋放速率(簡稱HRR)是指單位面積樣品所釋放熱量的速率，反映材料在燃燒時所釋放熱量的快慢，HRR的最大值為熱釋放速率峰值(簡稱pkHRR)，pkHRR表征材料燃燒時的最大熱釋放程度．總釋放熱（簡稱THR)是單位面積的材料從開始燃燒到結束所釋放的熱量，反映材料在燃燒時所釋放的熱量．通常pkHRR、THR越大，材料在燃燒時釋放給燃燒表面的熱量越多，從而使材料的熱裂解速度加快，并會產生更多的揮發性可燃物，導致火焰的蔓延速度加快，火災的危險性增大．

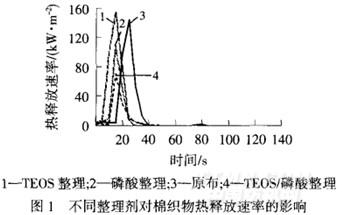

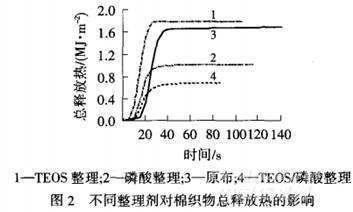

從圖1與圖2可以看出，TEOS整理織物的熱釋放速率峰值與總釋放熱最大，分別為156．60kW／m2。和1．78MJ／m2,均高于原布(分別為145．66kWl／m、1．68MJ／m2)，未表現出阻燃效果．原因是TEOS在酸性水溶液中發生水解與縮聚反應，但反應不完全，整理后的織物中仍有部分，存在，增大了燃燒速率與燃燒釋放熱．經磷酸整理后織物的燃燒性能有所改善，熱釋放速率峰值與總釋放熱較原布有所降低．TEOS／磷酸整理后棉織物的熱釋放速率峰值與總釋放熱最低，分別下降至70．76kW／m2、0．67MJ／m2．說明TEOS與磷酸單獨使用時對棉織物的阻燃性能影響不大，但兩者共同作用可明顯改善織物阻燃性能，具有協同阻燃作用．目前很多觀點認為，在燃燒過程中，磷酸阻止左旋葡萄糖生成，促進纖維素脫水炭化，含硅基團則參與炭化，并增加炭層的穩定性，從而發揮磷硅協同阻燃效果．[6]

另外，TEOS、磷酸與TEOS／磷酸阻燃劑整理均使織物熱分解時間提前．對于TEOS整理’由于織物中存在。等成分，與纖維素相比，其熱穩定性能較差．而磷酸與TEOS／磷酸阻燃劑整理，則由于磷酸的加入使材料熱穩定性有所降低．
