2.2免燙整理劑質量濃度對免燙整理效果的影響

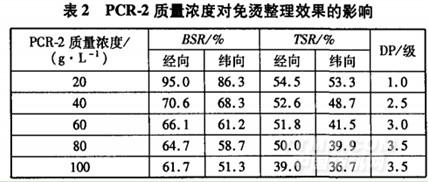

按“1.2節免燙整理工藝”,改變免燙整理劑PCR-2質量濃度,試驗免燙整理劑質量濃度對織物免燙效果及織物強力的影響,結果見表2。
.jpg)
由表2知,隨著PCR-2質量濃度增加,純棉紗卡的免燙性能越來越好,但斷強保留率和撕強提升率逐漸下降。這主要是由于隨著免燙樹脂進人纖維低側序度無定形區[6],與纖維形成不均勻的共價交聯,造成應力集中的現象,共價交聯越充分,應力相對也越集中,從而導致大分子鏈更易斷裂,斷裂強力下降明顯。共價交聯網狀結構的形成,也會使纖維或紗線之間的相對活動受到一定限制,纖維延伸度下降,撕破強力下降幅度加大。綜合考慮生產成本、免燙性能和物理機械性能,確定免燙樹脂質量濃度為80g/L。
2.3纖維保護劑種類對免燙整理效果的影響

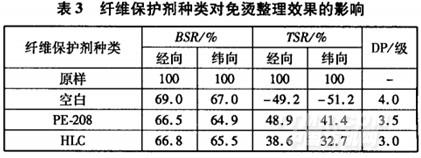

為了降低樹脂對織物機械性能的影響,在免燙整理中往往要加入強力保護劑[7]。選用2種強力保護劑PE-208和HLC進行試驗,按“1.2節免燙整理工藝”進行試驗,結果見表3。
.jpg)
由表3可知,在免燙樹脂工作液中加入纖維保護劑PE-208(或HLC)后,撕強提升率出現了較大程度提高,但對織物斷強保留率并無提高作用,而且削弱了免燙效果。這說明,纖維保護劑PE.208(或HLC)對免燙整理織物撕強具有較好的保護作用,且PE-208的作用大于HLC。在實際生產中選用纖維保護劑PE-208。
2.4纖維保護劑質量濃度對免燙整理效果的影響

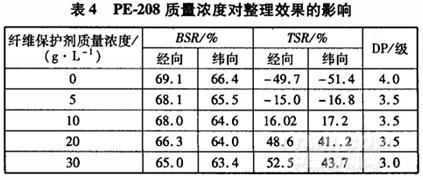

按“1.2免燙整理工藝”,改變PE-208質量濃度,試驗不同質量濃度纖維保護劑對織物性能的影響,結果見表4。
.jpg)
由表4可以看出,隨著纖維保護劑PE-208質量濃度增大,織物的撕破強力提高,但是斷裂強力有所降低,并且其用量太大,會降低免燙效果。綜合考慮,確定纖維保護劑PE-208的質量濃度為20g/L。
2.5催化劑種類對免燙整理效果的影響
<<上一頁[1][2][3][4][5]下一頁>>
相關信息







推薦企業
推薦企業
推薦企業
