激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

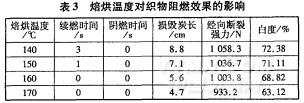

由表3可以看出，焙烘溫度升高，損毀炭長減小，阻燃效果增強，這是因為阻燃單體NPAZ與陰離子水性聚氨酯大分子之間的架橋反應需要一定的溫度和時間。隨著焙烘溫度的升高，架橋反應更充分，更多的阻燃單體NPAZ與陰離子水性聚氨酯反應，結合在棉織物的表面和縫隙之間。隨著溫度的升高，發生黃變的程度增大。因此。低溫焙烘白度較好，高溫白度較差，特別是170℃時，白度下降較明顯。綜合考慮，焙烘溫度選160℃為宜。

2．3織物阻燃整理前后的TG分析

阻燃單體設定NPAZ25％，水性聚氨酯15％，JFC0．5％，160℃焙烘3min，棉織物阻燃整理前后的熱失重曲線如圖2所示。

圖2中，原棉織物初始裂解階段為90—350℃，此時失重率較低，約8％；主要裂解階段在350—400℃，失重率較大，約有85％；殘渣裂解階段在400～500℃。失重率在500℃時達到94％，即最后的殘渣量為6％。

經過架橋型水性聚氨酯阻燃劑整理的棉織物，初始裂解階段縮短，裂解溫度雖有降低，最大失重率減小，但殘渣量增加，由原來的6％增加到40％左右。阻燃整理的棉織物在受熱時，NPAZ在早期降解過程中形成了多磷酸結構，它是脫水催化劑，對纖維素的降解起催化作用，所以在TG曲線中呈現初始裂解溫度降低。形成的多磷酸結構有助于體系成炭，即經阻燃整理后的織物在較低溫度下就形成了難燃性的炭，起著隔絕內部聚合物與氧接觸的作用，同時焦炭層導熱性差，使聚合物與外界熱源隔絕，減緩熱分解，失重速率降低，成炭率大大增加，阻礙了織物的裂解和燃燒，達到阻燃目的。

3結論

(1)以六氯環三磷腈、環乙亞胺和三乙胺為原料，在一定條件下合成一種性能穩定的水溶性阻燃單體NPAZ，并與陰離子水性聚氨酯共混，制得架橋型水性聚氨酯阻燃劑。該阻燃劑對棉織物具有良好的阻燃性能，且不含游離甲醛。但經阻燃整理的棉織物強力和白度有所下降。

(2)該阻燃劑對棉織物的優化整理工藝為：阻燃單體NPAZ25％，陰離子水性聚氨酯15％，滲透劑JFC0．5％，整理液pH值8—9，80℃預烘3min，160℃焙烘3min。

(3)原棉織物經該阻燃劑整理后，初始裂解溫度雖有所降低(由350℃左右降低至300℃左右)，但織物受熱后成炭率大大提高，由原來的6％提高到40％，高溫熱穩定性顯著增強。∞
