激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由表1知,當染色溫度在70℃時,常規滌綸纖維用分散藍2BLN染色的上染率僅為6. 98%,而PARSTER纖維用陽離子藍FRR染色的上染率為17. 54%。陽離子染料相比于分散型染料有著很高的初染率,這是導致上染不勻的原因之一。此外,由于陽離子染料上染PARSTER纖維屬于離子鍵結合,染料與纖維之間的結合較牢固,使得染料在纖維內部擴散速率較低,移染性較差。這些原因都導致PARSTER纖維用陽離子染料染中、淺色染色時較容易產生色花和勻染性不好等問題。

2　PARSTER纖維中淺色色花的解決

2.1　染料的選擇

傳統的陽離子染料是指普通型、X型陽離子染料,在化學分類中,它們可分為共軛型和隔離型。傳統陽離子染料染色最大的問題是在達到PARSTER纖維玻璃化溫度時,染料集中上色,染料的遷移性很差,一旦染花很難修色。分散型陽離子染料是將傳統陽離子染料的陰離子部分,如氯離子、甲基硫酸根、醋酸根、磷酸根等用相對分子質量較大的萘磺酸、二硝基苯磺酸鈉等芳香族磺酸置換,將其水溶性基團封閉形成絡合物。然后,加入木質素磺酸鈉等擴散劑研磨至一定細度而制得。其染色機理是染料在染浴中為不溶于水的絡合物,呈懸浮狀,因為染料的陽離子基團被封閉,對PARSTER纖維的親和力降低,容易在纖維表面均勻地吸附,再擴散和滲透,使染色的勻染性大幅提高。隨著染浴溫度的升高,染料絡合物逐漸分離,使染料呈陽離

子性,與PARSTER纖維上的陰離子基團反應生成離子鍵,從而完成染色過程。下面以分散型陽離子藍SD-BL與陽離子藍FRR為例,比較它們在染色初期不同溫度下的上染率。

由表2知,當染色溫度為70℃時,陽離子藍FRR的上染率為17. 54%,分散型陽離子藍SD-BL的上染率為0. 53%;當染色溫度為95℃時,陽離子藍FRR的上染率為59. 7%,而分散型陽離子藍SD-BL的上染率為20. 79%。對比兩者的差異可知,分散型陽離子染料更適合染PARSTER纖維的中淺色澤。目前分散型陽離子染料中的三原色有:紅SD-GRL、黃SD-GRL、藍SD-BL,可基本滿足一般中、淺色澤的需求。

2.2　嚴格控制升溫速率

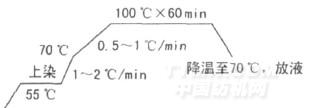

眾所周知,當染色溫度超過了纖維的玻璃化溫度時,纖維的大分子鏈運動增加,纖維結構變得相對疏松,大量染料在較短的時間內迅速上染,從而造成染色不勻。因此,染色過程中必須嚴格控制升溫速率。當溫度在70℃以下時,升溫速率為1. 5~2℃/min;當溫度到達PARSTER纖維的玻璃化溫度后,升溫速率應控制在0. 5~1℃/min,具體升溫曲線如下:

2.3　合理使用緩染劑

用陽離子染料染中、淺色PARSTER纖維時,為防止色花,需加入一定量的緩染劑,其中陽離子緩染劑較為有效。陽離子緩染劑是帶正電荷的無色化合物,對PARSTER纖維有一定的親和力。其分子比染料小,染色時的擴散速率較陽離子染料快,并具有表面活性,故較染料容易滲透到纖維內部。緩染劑與PARSTER纖維的親和力小于染料與PARSTER纖維的親和力,因
