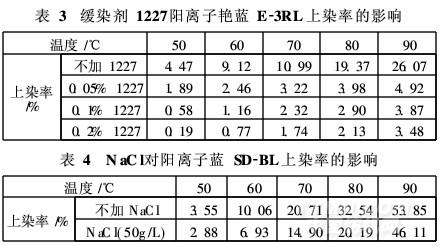

此,當(dāng)達(dá)到一定溫度時(shí),陽(yáng)離子染料會(huì)逐步取代緩染劑,這樣就延緩了染料的上染速度,使染色勻染性提高。目前常用的緩染劑為1227[即陽(yáng)離子型表面活性劑1227(十二烷基二甲基芐基氯化銨),又稱(chēng)勻染劑TAN]。表3和表4分別為緩染劑1227和NaCl對(duì)陽(yáng)離子染料上染率的影響。
.jpg)
由表3和表4可以看出,緩染劑1227和NaCl對(duì)于陽(yáng)離子染料上染PARSTER纖維都起到了一定的緩染作用,但1227的緩染效果優(yōu)于NaCl。從表3還可以看出,隨著緩染劑用量的增加,緩染效果逐漸提高,染色的勻染性提高,但染料的固色率有所下降。緩染劑用量越多,染料的利用率就越低。考慮到生產(chǎn)成本,建議緩染劑用量控制在0. 1% ~0. 3%之間,視色澤而定。嚴(yán)格執(zhí)行染色工藝操作,準(zhǔn)確控制緩染劑用量,是保證PARSTER纖維勻染性及降低缸差的重要因素。
3 結(jié)論
陽(yáng)離子染料染PARSTER纖維中、淺色澤產(chǎn)生色花的原因是,①PARSTER纖維的玻璃化溫度較低;②陽(yáng)離子染料上染PARSTER纖維染色初期上染速率較快;③陽(yáng)離子染料與PARSTER纖維是以離子鍵結(jié)合,染料的移染性差。陽(yáng)離子染料染PARSTER纖維中、淺色澤產(chǎn)生色花的解決方法是,①篩選合適的陽(yáng)離子染料;②嚴(yán)格控制升溫速率;③合理使用緩染劑。
<<上一頁(yè)[1][2][3][4]
您所在的位置：
源經(jīng)編.gif)
