由圖1可知,在pH值為3時,織物K/S值最高;然后隨著pH值的升高而降低,當pH值5~7時達到一個平穩值后隨著pH值的升高而升高;在pH值為9時達到一個較高值為1. 051 5,隨后K/S值急劇降低。從織物的染色情況看, pH值為酸性時,布面有染花的現象, pH值越低染花現象越嚴重; pH值為堿性時,布面染色均勻,無染花現象。考慮到織物不耐酸,在酸性條件下會有損傷,初步設定染色的最佳pH值為9。
2. 2. 2 染色溫度
珍珠纖維織物的表觀得色量隨染色溫度的變化如圖2所示。
.jpg)
由圖2可知,染色溫度40℃時,織物的K/S值較低;隨著染色溫度升高,K/S值顯著提高;染色溫度為90℃時,織物K/S值達到最大;繼續升高染色溫度至100℃,K/S值呈下降趨勢。因此,初步設定染色溫度為90℃。
2. 2. 3 染料體積分數

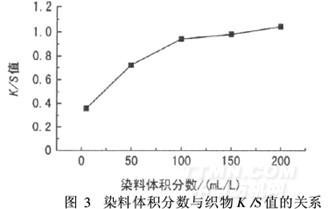

染料體積分數與珍珠纖維織物K/S值的關系見圖3。
.jpg)
圖3中,隨染料體積分數提高,織物染色深度的增加趨勢是先快后慢。染料體積分數超過100 mL/L時,織物K/S值提高緩慢,上染逐漸接近飽和。因此,取染料體積分數100 mL/L為宜。
2. 2. 4 媒染劑質量濃度

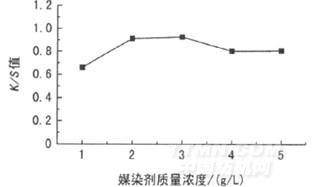

選用硫酸亞鐵銨為媒染劑,織物K/S值隨媒染劑質量濃度的變化如圖4所示。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
