激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

從圖4可知,織物得色量隨著媒染劑質量濃度的增加先提高,在硫酸亞鐵銨質量濃度為2~3 g/L時達到最高值,然后隨著媒染劑質量濃度的增加而降低。這是由于同媒染色時,隨著織物上結合的媒染劑不斷增加,上染到織物上的染料也隨之增加,因此織物K/S值變大;繼續增加媒染劑質量濃度,與珍珠纖維結合的媒染劑量逐漸達到飽和,吸附與解吸接近動態平衡,織物上的染料量也趨于飽和,故染色織物K/S值趨于平緩。當媒染劑質量濃度超過3 g/L時,K/S值下降明顯。因此控制硫酸亞鐵銨質量濃度在2~3 g/L。

2. 2. 5　染色時間

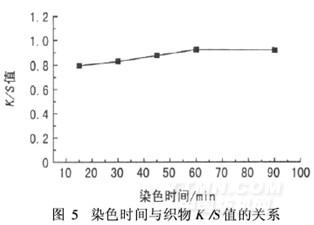

織物的表觀得色量隨染色時間的變化見圖5。

圖5中,染色15 min,織物K/S值即達到0. 794 3。之后織物K/S值不斷增加,染色時間達60 min時,染料的吸附和解吸達到平衡,織物K/S值達到最高。染色時間達90 min時,織物K/S值略微降低。這可能是由于染色時間過長,導致部分染料解吸。因此,染色時間初步定為60 min。

2.3　染色工藝條件正交試驗優化

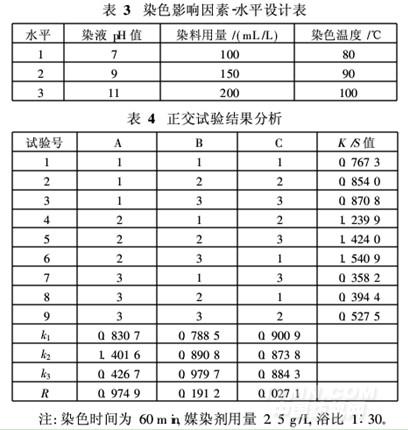

綜合以上單因素試驗,選取染液pH值、染料用量、染色溫度3個因素進行正交試驗。因素水平設計和染色試驗結果見表3和表4。

由表4的極差分析可知,對織物K/S值的影響因素的順序依次為:染液pH值(A)>染料用量(B)>染色溫度(C),其優化組合為A2B3C1。綜上,優化的核桃皮天然染料對珍珠纖維機織物同

媒染色工藝為:染液pH值9,染料體積分數200 mL/L,染色溫度80℃,染色時間60 min,媒染劑質量濃度2.5 g/L,浴比1∶30。
