激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

浴比為1：50。

染色工藝  染液組成為分散染料2％(omf)，勻染劑Dispertex RP-1312g／L，pH值5(用醋酸一醋酸鈉調節)，40℃始染，以1°C／min升溫至110℃，保溫50min，再以1°C／min降溫至70℃，充分水洗。

堿性還原清洗  純堿1g／L，保險粉2g／L，70洗10min。

酸性還原清洗  硼氫化鈉2g／L，亞硫酸氫鈉14g／L，90℃洗10min，還原清洗后充分水洗，晾干。

1．3測試方法

1．3．1蠶絲和PLA組分的上染量之比

染色蠶絲和PLA組分上的染料濃度用DMF剝色法測定，然后計算蠶絲與PLA組分剝色液的吸光度之比。上染量之比大于1，說明蠶絲上吸附的分散染料較多，沾色嚴重；反之，說明PLA纖維上吸附的分散染料較多。

1．3．2染色牢度

耐洗牢度按GB／T3921--2008《紡織品色牢度試驗耐皂洗色牢度》標準測定。

耐光牢度按GB／T8427--1998《紡織品色牢度試驗耐人造光色牢度：氙弧》標準測定。

2結果和討論

2．1分散染料結構與蠶絲／PLA組分染色深度關系

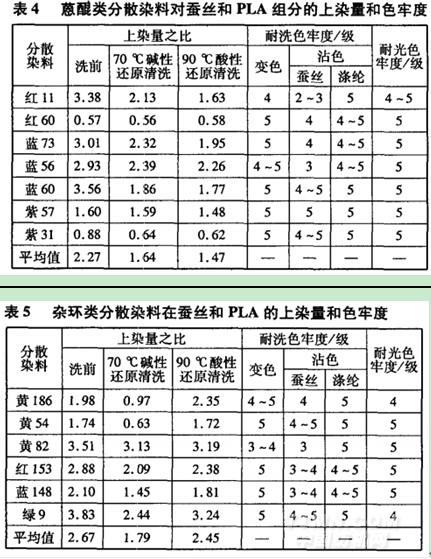

蠶絲／PLA交織物染色時，分散染料在上染PLA纖維的同時，會沾染蠶絲組分。不同分散染料由于染料母體結構以及極性和非極性基團的不同，對蠶絲的沾色程度相差較大。采用12只偶氮苯、7只葸醌和6只雜環結構的分散染料對蠶絲／PLA交織物進行染色，測定并計算還原清洗前后分散染料在蠶絲和PLA組分的上染量之比，以及染色物的耐洗牢度和耐光牢度，結果如表3-表5所示。

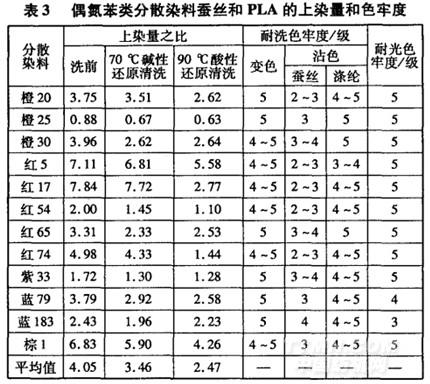

由表3可知，偶氮苯類分散染料對蠶絲的上染量比在PLA纖維的上染量高很多，其在兩種纖維上的上染量之比平均值高達4．05，對蠶絲組分的沾色很嚴重。而蒽醌和雜環結構的分散染料對蠶絲的沾色相對較小，它們對蠶絲和PLA纖維的上染量之比的平均值分別為2．27和2．67，但其在蠶絲上的染色量總體上高于PLA。分散染料對蠶絲組分的沾色嚴重，這與常規分散染料對PLA纖維的染色性普遍不如滌綸[4]有很大的關系。
