激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

從表2可見,NovacronP型染料放置2周后,得色量下降不大。NovacronNC型染料放置2天后得色量下降不大,但2周后得色量明顯下降,說明大量活性染料已水解。這是因為氟代均三嗪(活性4級)比一氯均三嗪(活性2級)活性高,容易固色也容易水解。因此,使用NovacronNC印花色漿要現(xiàn)配現(xiàn)用,同時要控制尿素和堿劑的用量。

3.3.3　蒸汽濕度對色光穩(wěn)定性的影響

在印花大生產(chǎn)中,蒸化機內(nèi)的溫濕度一直在動態(tài)變化中。當印花織物進入蒸箱后,由于織物與蒸汽間的溫度差,織物快速升溫至100℃,同時蒸汽在織物表面快速冷凝而大量放熱,織物溫度很快超過100℃。深色滿地花型純棉織物在進入蒸箱10s后,會迅速升溫至115℃;粘膠纖維織物可達到125℃左右。然后,印花織物又開始降溫,當降至100℃以下,織物和蒸汽一直保持熱平衡狀態(tài)。因設(shè)備狀況和織物組織結(jié)構(gòu)等差異,有時這種平衡狀態(tài)保持在102~104℃。表3為蒸汽溫濕度對印花織物顏色重現(xiàn)性的影響。

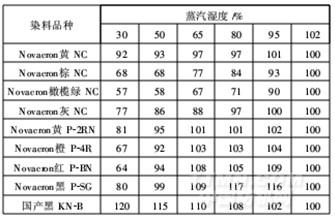

表3　不同蒸汽濕度時的相對深度/%

注:染料用量60g/kg,以蒸汽濕度102%時相對深度為100%計,其它與其進行比較而得。

從表3可以看出,國產(chǎn)乙烯砜結(jié)構(gòu)的黑KN-B在濕度很低時,得色量很高,隨著濕度增加,得色量反而降低。這可能是因為濕度增大,乙烯砜染料自身水解增加,同時已經(jīng)固色的纖維素纖維-乙烯砜共價鍵部分斷裂水解,從而使得色量下降。而NovacronNC和NovacronP型染料對濕度的色光穩(wěn)定性基本一致。

3.3.4　在純棉機織物上的牢度性能

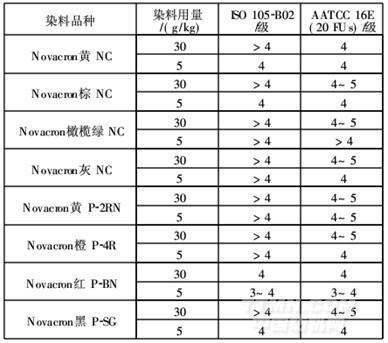

表4　純棉機織物的日曬牢度

由表4知,NovacronNC染料的日曬牢度都很高。

注:染料用量為60g/kg(以下同)。

從表5可以看出,NovacronNC系列染料的汗?jié)n牢度很高,但Novacron棕NC和NovacronNC橄欖綠NC的棉沾色只有3級,可能是染料濃度太高,浮色清洗不凈所造成,需加強水洗或固色處理。

表6　AATCC61-2A水洗牢度/級
