.jpg)

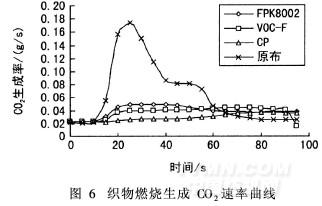

圖6顯示,未處理試樣的CO2生產速率曲線存在明顯的峰值,其值均高于阻燃整理后試樣;而經阻燃整理試樣的CO2生成速率曲線較平坦。這說明未處理試樣燃燒比較充分,釋放出大量讓人窒息的CO2,而阻燃劑則有效抑制了CO2生成。
3 結論
(1)采用FPK8002阻燃劑對阻燃滌綸/棉混紡織物進行阻燃整理,其優化工藝為FPK8002質量濃度400 g/L,交聯劑質量濃度80 g/L, 150℃焙烘3 min。
(2)三種氮磷類阻燃劑采用相同工藝進行處理后,改性滌棉混紡織物的熱釋放速率、熱釋速率峰值及總熱釋放量均顯著降低。
(3)氮磷類阻燃劑阻燃整理抑制了織物的充分燃燒,使改性滌棉混紡織物燃燒過程中CO2生成速率降低,而煙霧釋放量和CO的生成速率則有所提高。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
