激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2．5．2抗紫外線性能

對不同質量分數納米TiO2溶膠整理織物進行抗紫外性能測試，結果如表2所示。

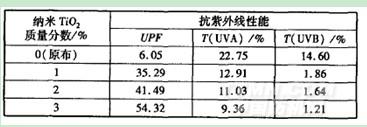

表2不同質量分數納米TiO2溶膠整理織物的抗紫外線性能

注：T為紫外線透過率。

由表2可知，與原布相比，經納米TiO2溶膠整理后，棉織物的抗紫外線性能大幅提高。3％納米TiO2溶膠整理棉織物的F值從6．05增加到54．32，達到極好的防護等級。在UVB波段，整理織物的紫外線透過率由原來的14．6％下降到平均不足2％。隨著整理溶膠用量的增加，整理棉織物對紫外線的屏蔽作用也逐漸增強。

2．5．3機械性能

不同質量分數納米TiO2溶膠整理織物的斷裂強力如表3所示。

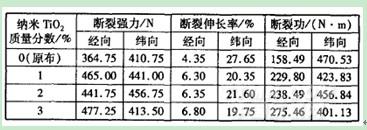

表3不同質量分數納米TiO2溶膠整理織物的斷裂強力

由表3可知，不同濃度納米TiO2溶膠整理織物的經向和緯向的斷裂強力都有所提高；經向的斷裂伸長率提高，緯向的斷裂伸長率下降；經向的斷裂功提高，緯向的斷裂功下降。綜合分析表明，改性納米TiO2溶膠整理織物的機械性能損傷不大。這是因為在光催化反應中，改性劑A對棉織物起到了一定的保護作用，改性劑A水解后的-OH與棉纖維上的-OH之間形成氫鍵結合，降低了棉纖維上的-OH中未成對電子的影響，從而抑制了光催化反應對棉織物的損傷口。另一方面，由于改性劑A對TiO2的包覆，減少了棉織物與納米TiO2的直接接觸，這樣也就降低了光催化反應對棉織物的損傷。

2．5．4白度

不同質量分數納米TiO2溶膠整理織物的白度如表4所示。

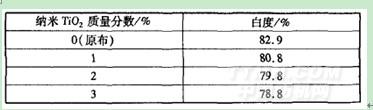

表4不同濃度浸軋整理后織物的白度

由表4可知，納米TiO2溶膠濃度越大，織物白度下降越明顯，這可能是因為溶膠濃度越高，改性劑A的添加量也越多，而改性劑A水解后會帶一絲淡黃色，對織物白度有影響。3％納米TiO2溶膠整理織物白度的下降率為4．95％，在實際應用中是可以接受的。
