激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2結果與討論

2．1腈氯綸纖維結構

采用傅里葉紅外光譜對腈氯綸結構進行表征，并與普通腈綸纖維比較，結果如圖1所示。

圖1腈氯綸與普通腈綸的紅外光譜

由圖1可知，2243cm-1處的吸收峰為氰基—CN的伸縮振動，1735 cm-1處吸收峰為丙烯酸酯—C＝O的伸縮振動，腈氯綸在這兩處的峰值均比普通腈綸小，說明腈氯綸中丙烯腈和丙烯酸酯含量有所減少。腈氯綸1359 cm-1處吸收峰為-SO3伸縮振動，667 cm-1處吸收峰為—C—Cl鍵伸縮振動，3525 cm-1處吸收峰為丙烯酰胺的—NH2伸縮振動。表明腈氯綸纖維除含有阻燃元素氯以外，還引人丙烯酰胺作為中性單體來調節收縮率和物理性能，且腈氯綸的第三單體含磺酸基。

2．2載體制備

2．2．1乳化劑選擇

根據相似者相容原理，采用乙酸丁酯作為阻燃腈氯綸染色載體。選用不同乳化劑進行高速攪拌、乳化，測定各乳液的穩定性，結果如表l所示。

由表l可知，Tween80穩定性最好，10d未分層，且粒徑較小。由于OP—l0中含有APEO，對環境有影響，所以不選。

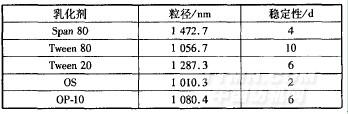

表1乳化劑對乳液的穩定性

乳化工藝乳化劑2％，乙酸丁酯20％，水78％，時間20min(用量均為相對乳液總量的體積比)

2．2．2乳化劑用量

乳化劑用量對乳液粒徑的影響，如圖2所示。

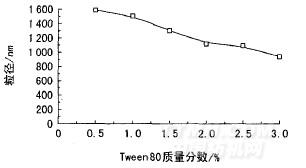

圖2Tween80用量與乳液粒徑的關系

由圖2可知，隨著乳化劑用量的增加，乳液粒徑不斷降低；當Tween80質量分數達到2％時，再增加Tween80質量分數，乳液粒徑沒有明顯變化。考慮到生產成本，選擇Tween80質量分數為2％。

2．2．3乳化時間

乳化時間對乳液粒徑的影響如圖3所示。

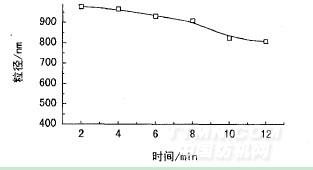

圖3乳化時間與乳液粒徑的關系
