激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

(1)分別取100cm原樣、涂層織物的圓形試樣置于恒溫烘箱中，并于(105±5)℃下烘燥4h，冷卻后稱量。

(2)取原樣、涂層織物各一塊，分別放人三角燒瓶中，各加入100mL選定溶劑，蓋緊瓶塞，搖動燒瓶使試樣浸濕，將燒瓶置于選定溫度的恒溫水浴鍋中1h。

(3)取原樣、涂層織物各一塊，分別放人三角燒瓶中，各加入100mL選定的NaOH溶液，搖動燒瓶使試樣浸濕，加熱煮沸lh，冷卻后經蒸餾水洗滌，再將試樣放人三角燒瓶中，依據本節(2)方法各加人100mL選定的溶劑，蓋緊瓶塞，搖動燒瓶，使試樣浸濕，將燒瓶置于選定溫度的恒溫水浴鍋中lh。

(4)取出試樣，在通風柜中揮發數小時。再將試樣置于稱量盒中，放人烘箱中(105±5)℃烘燥4h，冷卻后，分別稱量。

1．2．2剝離試驗后樣品的組分分析

參照GB／T2910．1_2009《紡織品定量化學分析第1部分：試驗通則》，剝離試驗后的基布和涂層織物分別用75％硫酸溶解，將此試驗結果與原樣基布組分測試的結果進行比較。

2結果與討論

2．1改性聚丙烯酸酯涂層試樣涂層率

涂層率是指單位面積涂層織物上的涂層劑質量與涂層織物質量的比值。試驗采用經緯密度、紗支、組分等完全一致的棉滌混紡基布，經涂層整理，用100cm的圓形試樣裁剪器分別裁取基布和涂層織物各10塊，測其平均質量，計算出織物涂層率為11．17％。

2．2不同溶劑在不同溫度下對樣品的剝離效果

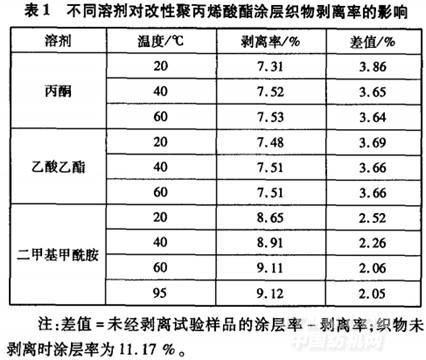

不同溶劑在不同溫度下對改性聚丙烯酸酯涂層織物的剝離率及差值如表1所示。

由表1知，用丙酮作為溶劑，40℃時的剝離率比20℃時略有增加。用乙酸乙酯剝離改性聚丙烯酸酯涂層時，受溫度影響小；而二甲基甲酰胺剝離涂層劑時，受溫度影響較明顯，隨著溫度的升高，對改性聚丙烯酸酯涂層的剝離率均呈增加趨勢。改性聚丙烯酸酯涂層織物分別經丙酮、乙酸乙酯、二甲基甲酰胺處理其涂層率與剝離率差值的絕對值均大于2％，說明剝離不完全。相對而言，二甲基甲酰胺處理效果優于丙酮和乙酸乙酯處理效果。但尚不能滿足涂層織物組分定量分析要求。

2．3改性聚丙烯酸酯涂層織物的堿處理

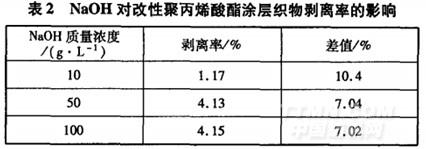

針對改性聚丙烯酸酯遇堿易水解的特點，試驗采用10、50和100g／LNaOH溶液對改性聚丙烯酸酯涂層織物進行煮沸預處理，隨后再用蒸餾水充分洗滌，放入烘箱烘至恒量。
