激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

表2結果表明，堿濃度增加有利于改性聚丙烯酸酯涂層與基布分離。50g／L與100g／LNaOH堿處理效果相似，因而選取5Og／LNaOH作為改性聚丙烯酸酯涂層堿化處理條件。

2．4不同溶劑對堿處理試樣的剝離效果

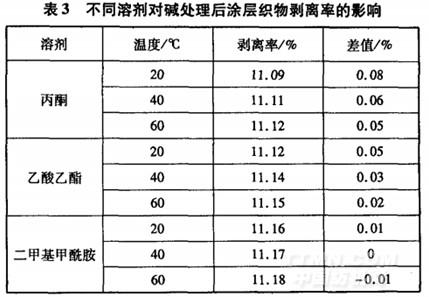

改性聚丙烯酸酯涂層織物經50g／LNaOH堿處理后，以蒸餾水作溶劑，經超聲清洗去除從基布分離的改性聚丙烯酸酯涂層，再選擇不同溶劑在不同溫度下處理試樣，結果見表3。

由表3可知，改性聚丙烯酸酯涂層織物堿處理后，再選擇不同溶劑剝離涂層，效果明顯。其中改性聚丙烯酸酯涂層織物經堿處理后，以二甲基甲酰胺作溶劑，常溫下即可實現涂層剝離。

2．5改性聚丙烯酸酯涂層織物組分分析

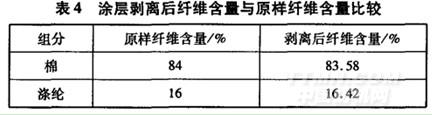

為了驗證所設定的試驗條件是否對試樣的纖維含量測試有影響，將試驗涂層織物經50LNaOH煮沸處理后，選擇二甲基甲酰胺溶解剝離改性聚丙烯酸酯涂層，依據GB／T2910．1-2009用75％硫酸溶解經剝離試驗后的改性聚丙烯酸酯涂層織物及原樣，分析結果見表4。

由表4知，經所設定的試驗條件處理后的樣品，與未經任何剝離試驗的原樣相比，其組分分析試驗所得各組分的含量基本一致，驗證了所選定的剝離條件適合于改性聚丙烯酸酯涂層織物組分分析。

3結論

涂層混紡織物進行組分定量分析前，應將附著在織物上的涂層去除。對于改性聚丙烯酸酯涂層滌棉昆紡織物，去除涂層的試驗方法是：每克試樣加入50mL50g／L的NaOH煮沸處理1h，轉移至100mL二甲基甲酰胺常溫萃取1h，對改性聚丙烯酸酯涂層滌棉混紡織物具有較好的剝離效果。再按GB／T2910．1-2009進行組分分析，可得到滿意的結果。
