大豆蛋白纖維是再生植物蛋白改性纖維，是由大豆蛋白與ｐｖａ共混紡絲形成的，其中蛋白質(zhì)２５％～４５％，聚乙烯醇７５％～５５％[１]。其纖維橫截面呈扁平狀不規(guī)則啞鈴形，大豆蛋白均勻分布在聚乙醇組分中形成海島結(jié)構(gòu)，中間有微孔，縱向表面呈現(xiàn)不明顯的溝槽，且具有一定的卷曲[２]。該纖維手感柔軟、彈性好、光澤柔和，具有優(yōu)良的吸濕、保暖性能。大豆蛋白是由多種氨基酸組成，一般在酸性條件下染色可取得較好的效果﹔而聚乙烯醇與纖維素類(lèi)似，均帶有較多的羥基，所以鹼性條件下染色可取得較好的效果。就物理結(jié)構(gòu)而言，聚乙烯醇為連續(xù)相，大豆蛋白為分散相，大豆蛋白隨機(jī)分布于聚乙烯醇組分
中間[３]。
與其他水溶性染料相比，活性染料分子中具有一個(gè)或多個(gè)活性基，在上染過(guò)程中或上染纖維之后和纖維發(fā)生共價(jià)結(jié)合，所以活性染料的染色牢度較高。但是活性染料上染纖維時(shí)，部分染料與纖維形成共價(jià)結(jié)合，部分染料會(huì)水解，水解染料失去了與纖維反應(yīng)形成共價(jià)結(jié)合的能力[４]，也可以說(shuō)是“失活”，造成染料的利用率低。仔細(xì)研究不難發(fā)現(xiàn)活性染料分子母體結(jié)構(gòu)較為簡(jiǎn)單，一般為酸性或酸媒染料[５]，“失活”后活性染料的化學(xué)結(jié)構(gòu)和酸性染料相似。
所謂變性浴染色，活性染料首先在鹼浴中上染大豆蛋白質(zhì)纖維中的聚乙烯醇組分，在上染同時(shí)活性染料不可避免地要發(fā)生水解，對(duì)聚乙烯醇組分失去上染能力而“失活”。提示“失活”的活性染料和酸性染料相似，因此如果在這時(shí)將鹼性染浴調(diào)節(jié)為酸性浴，即經(jīng)過(guò)變性處理，那幺剩余染料就可以繼續(xù)擴(kuò)散上染纖維中大
豆蛋白組分。本文采用正交實(shí)驗(yàn)法，對(duì)大豆蛋白質(zhì)纖維“變性浴染色”的工藝進(jìn)行了初步研究。 １ 實(shí)驗(yàn)材料與方法
１﹒１ 實(shí)驗(yàn)材料
大豆蛋白纖維（浙江嘉俐蛋白纖維有限公司）﹔ｃｉｂａｃｒｏｎ ｆｎ、ｃｉｂａｃｒｏｎｌｓ（汽巴克隆公司）﹔元明粉、ｎａ２ｃｏ３、ｎａｃｌ、凈洗劑等。
１﹒２ 上染百分率的測(cè)定

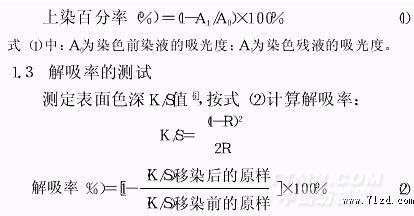

用ｕｖ－ ２１０２型ｕｎｉｃ紫外可見(jiàn)光分光光度計(jì)測(cè)３次取平均值，按式（ １）計(jì)算。
414×216
.jpg)
２ 結(jié)果與討論
唐人成、梅士英[７，８]等研究表明，毛型活性染料對(duì)大豆蛋白／聚乙烯醇共混纖維的染色效果不佳，而棉型活性染料效果較為理想。筆者研究也發(fā)現(xiàn)ｌａｎａｓｏｌ對(duì)大豆蛋白質(zhì)纖維上染率和固色率較低。大豆蛋白質(zhì)／聚乙烯醇纖維是大豆蛋白和聚乙烯醇（２０／８０）共混溶液通過(guò)濕法紡絲經(jīng)縮醛化反應(yīng)而制得的一種含大豆再生蛋白質(zhì)的纖維。大豆蛋白是由多種氨基酸組成，一般在酸性條件下染色可取得較好的效果﹔聚乙烯醇與纖維素類(lèi)似，均帶有較多的羥基，所以鹼性條件下染色可取得較好的效果。大豆蛋白質(zhì)只占２０％，并且以海島式分布在聚乙烯醇中間。而ｌａｎａｓｏｌ的活性基為溴代丙烯 胺，對(duì)蛋白質(zhì)纖維具有非常突出的牢度性能，羊毛可不經(jīng)處理染色，在無(wú)鹼條件下（ｐｈ＝４﹒５～６﹒５）于８５～９０℃固色，時(shí)間為３０～４０ｍｉｎ，但需要其專(zhuān)用助劑ａｌｂｅｇａｌ ｂ。脂肪族類(lèi)的活性基被用于含羥基較少的纖維材料，在ｐｈ７時(shí)固色，可獲得非常高的竭染率和染料固色率。這就造成了毛型活性染料ｌａｎａｓｏｌ上染效果和固色效果均不理想。另外，王宏等[９]的研究還發(fā)現(xiàn)ｂ型雙活性基的活性染料上染率和固色率優(yōu)于單活性基活性染料。因此，這里著重考察了棉用雙活性基活性染料染色。
[yao_page] ２﹒１ 鹼性浴染色
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
