激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

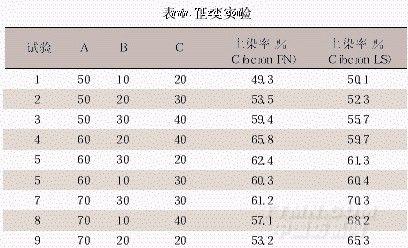

選用ａ上染溫度（℃），ｂ上染時間（ｍｉｎ），ｃ元明粉（ｇ／ｌ），三因素四水平正交表ｌ９（３４）[１０]安排實驗，用上染百分率評價染色效果，如表１所示。染料質量分數３％（對織物重），始染時，當升至染色溫度時將染料加入，將織物用熱水浸漬后擠干，放入染液，加入元明粉，然后續染至所需時間。固色使用ｎａ２ｃｏ３ ５ｇ／ｌ，時間４０ｍｉｎ，溫度８０℃。


400×206

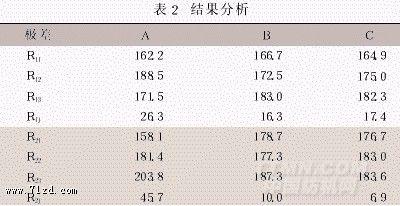

通過對極值求極差，結果示于表２。可以看出，在活性染料ｃｉｂｃｒｏｎ ｆｎ上染過程中，上染溫度影響顯著，其次是元明粉的用量和上染時間。而對于活性染料ｃｉｂｃｒｏｎ ｌｓ也是上染溫度的影響顯著，上染時間和元明
粉用量次之。在表１中，還可以看出活性染料ｃｉｂｃｒｏｎｆｎ在溫度６０℃、時間２０ｍｉｎ、元明粉用量４０ｇ／ｌ條件下取得較好的效果，上染率為６５﹒８％﹔而ｃｉｂｃｒｏｎ ｌｓ在溫度７０℃、時間３０ｍｉｎ、元明粉用量３０ｇ／ｌ，上染率為７０﹒３％。
這兩種棉型活性染料的上染率產生差異，主要是由于兩種染料分子結構的不同。ｃｉｂａｃｒｏｎ ｆｎ是一氟均三　和β－ 乙烯　硫酸酯異雙活性基活性染料，染料分子中的兩個活性基的反應性是不同的，而且由于空間位阻，兩個活性基全部參加反應與纖維共價結合將受到一定限制，只有部分染料有可能發生兩個活性基均與纖維形成共價結合，較多的情況是一個活性基（主要是乙烯　基）參與共價結合，另一個活性基發生水解。由于有兩個活性基與纖維反應，反應形成共價結合的幾率較高，故上染率和固色率較單活性基的高。而ｃｉｂａｃｒｏｎ ｌｓ是一氟均三　均雙活性基活性染料，染料分子中的兩個活性基的反應性基本相同，空間位阻影響相對較小，染料分子中的活性基有更多機會與纖維形成共價結合。另外，就分子大小來講，ｃｉｂａｃｒｏｎ ｌｓ的分子較ｃｉｂａｃｒｏｎ ｆｎ小，因此更容易被纖維吸附，向纖維內部擴散，染色所需促染劑用量少于ｃｉｂａｃｒｏｎ ｆｎ。ｃｉｂａｃｒｏｎ ｌｓ上染溫度、上染時間比ｃｉｂａｃｒｏｎ ｆｎ大是由于緩染劑、勻染劑等因素的影響。
２﹒２ 酸性浴染色

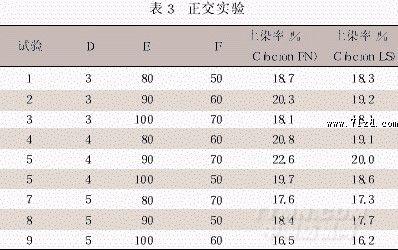

ｄｐｈ值、上染溫度（℃）、ｅ上染時間（ｍｉｎ ），ｆ三因素四水平正交表ｌ９（３４）[１０]安排實驗，如表３所示。用ｈａｃ調節染?。穑柚?，在一定溫度下，繼續染至所需時間，然后固色處理。")

398×250
