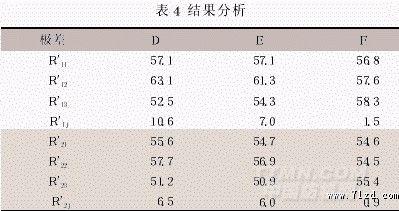

從表４可知，兩種活性染料在酸浴上染過程中，ｐｈ值影響顯著，其次是上染溫度，而上染時間影響不明顯。在ｐｈ ４、溫度９０℃、時間７０ｍｉｎ，兩種活性染料ｃｉｂａｃｒｏｎ ｆｎ和ｃｉｂａｃｒｏｎ ｌｓ上染達到良好效果，上染率分別為２２﹒６％和２０％（如表３所示）。鹼性浴染色過程中，
ｃｉｂａｃｒｏｎ ｌｓ是一氟均三 均雙活性基活性染料，兩個活性基與纖維形成共價鍵的比例較高，水解活性基相對較少。而ｃｉｂａｃｒｏｎ ｆｎ是一氟均三 和β－ 乙烯 硫酸酯異雙性基活性染料，主要是一個活性基與纖維形成共價鍵，另一個共價鍵水解。由此造成了酸性浴中ｃｉｂａｃｒｏｎ ｆｎ上染率高于ｃｉｂａｃｒｏｎ ｌｓ。
.jpg)
401×131
.jpg)

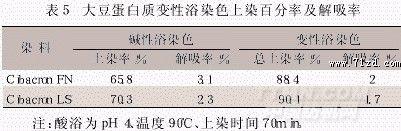

采用變性浴染色工藝可以使活性染料的利用率大為提高，同時還減輕了廢液處理難度。另外，考慮在大豆蛋白／聚乙烯醇共混纖維的染色中，聚乙烯醇組分的上染性能不是很好，這主要是受到縮醛處理的影響，使得羥基損失了大約１／３。但是大豆蛋白組分的染色性能很好，只是大豆蛋白的含量只占２０％，并且以海島式分布在聚乙烯醇中間，因此染色工藝條件應在可能的條件下適當加大力度。從表５中可以看到，ｃｉｂａｃｒｏｎ ｆｎ和 ｃｉｂａｃｒｏｎ ｌｓ兩種染料的鹼性浴染色解吸率分別為３﹒１％和２﹒３％，而變性浴染色之后解吸率分別為２％和１﹒７％，解吸率減小。因此，“變性浴”染色具有較好的染色牢度。這是因為其經過兩次固色處理，聚乙烯醇組分固色率得到加強，而大豆蛋白分散在聚乙烯組分中間，染料和大豆蛋白之間除了離子鍵外，還存在分子間的作用力，使染料分子的固著力得到加強。 ３ 結論
（１）變性浴染色方法使活性染料上染率大為提高， 兩種活性染料ｃｉｂａｃｒｏｎ ｆｎ和ｌｓ分別提高了２３％和２０％，染料總上染率達９０％，并且具有較好的色牢度。因此，活性染料變性浴染色是一種很有前途的染色方法。
（２）由于兩種活性染料分子結構的差異，造成了兩種染料變性浴染色效果有所不同。在鹼性條件下，上染溫度影響顯著，上染時間和元明粉用量次之﹔在酸性浴中，ｐｈ值影響顯著，上染溫度次之，上染時間影響較小。
另外，考慮大豆蛋白／聚乙烯醇纖維的結構特點，染色工藝條件應在可能的條件下加大力度。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
