納米級三氧化二銻阻燃材料由于粒度小具有了特殊的延展性能，可均勻分散于聚合物材料中，三氧化二銻和四溴雙酚A共同作用，三氧化二銻的比表面積的增大使其在阻燃過程中能有效地生成溴化銻，采用凝聚相阻燃和減少鏈式反應自由基·OH來實現阻燃。本實驗中加入納米級三氧化二銻，棉織物的阻燃作用得到一定的提高，但是不是很明顯，可能主要是由于納米顆粒比表面積的增大帶來的表面活性增大，引起納米顆粒的團聚，從而降低了納米顆粒應具有的顯著阻燃效應。
從表3—24，表3·25，表3·26，表3．27中看出棉織物的續燃時間和陰燃時間均為min，織物的白度基本無變化。從圖3．7(a，b，c，d)中看出，隨著納米材料的量的增加，棉織物的極限氧指數逐漸增大，損毀長度在逐漸減小，斷裂強度在逐漸增大，當納米的添加量為Sb203為1．09／l，C15H12O2Br4為7．76鯽時，極限氧指數達到最大1．8％，損毀長度為6．5cm，斷裂強度為425．7N，而后隨著納米材料的添加，各指標又發生相應的減小和增大。由此得出納米材料的最佳添加量為：Sb203為1．09／l，CtsHl202Br4為7．769／1。
以上結論說明納米材料對棉織物的阻燃性能有一定的提高作用，使棉織物的阻燃性能得到一定的提高。棉織物的極限氧指數都達到了30％以上，使棉織物達到了難燃的程度。
3．4.3紅外光譜法分析納米材料與棉纖維素的交聯情況
為了更好的說明納米材料和棉纖維的交聯情況，對棉織物進行了紅外光譜測試，見圖3．8。
.jpg)

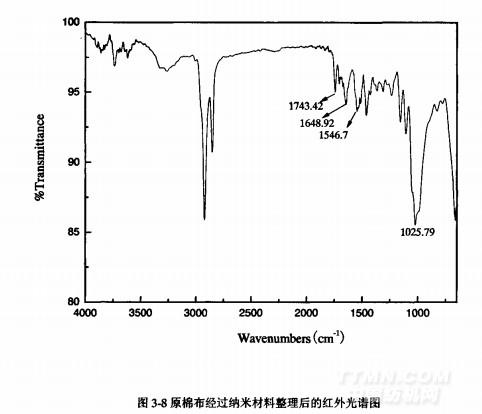

圖3．8是原棉布經過納米材料(Sb203和c15H1202Br4)整理后的紅外光譜圖。圖中在1500～2000clnd處也出現大量鋸齒峰，說明有大量的羰基．CO．存在，在1025．79cm-1處出現較強的吸收峰，這說明此處有芳醚鍵=C-O-C存在。這是由于四溴雙酚A中存在苯環和酚羥基，這都說明納米材料和棉織物有交聯作用。
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
