隨著經(jīng)濟(jì)的發(fā)展，人們的環(huán)保與安全意識(shí)有很大的提高。傳統(tǒng)的鹵系阻燃劑因其在燃燒 過(guò)程中產(chǎn)生大量的煙霧和有毒腐蝕性氣體，妨礙救護(hù)和人員疏散，導(dǎo)致二次污染。因此 鹵系阻燃劑的應(yīng)用受到了很大的限制。棉織物的阻燃整理中，有機(jī)磷系的阻燃劑占據(jù)著主導(dǎo)地位，其中以 N—羥甲基—3—二30 甲氧基膦酰基丙酰胺類(lèi)產(chǎn)品應(yīng)用最為廣泛。但有機(jī)磷阻燃劑也存在諸多的環(huán)境問(wèn)題，為此開(kāi)發(fā)環(huán)保的無(wú)鹵環(huán)保阻燃劑是現(xiàn)代阻燃劑的研究方向。而有機(jī)硼阻燃劑以其優(yōu)良的阻燃、低 毒和抑煙特性正越來(lái)越多地引起人們的注意，具有很好的發(fā)展前景，同時(shí)也符合當(dāng)今世 界工業(yè)綠色與環(huán)保的發(fā)展趨勢(shì)。
BP-F 是基于以上原因自制合成的磷硼復(fù)合阻燃劑,由硼酸甘油酯和季戊四醇螺環(huán)磷酸35 酯二磷酰氯通過(guò)縮聚反應(yīng)制得。該阻燃劑不含鹵素，整理的棉織物強(qiáng)力損失小，但不具有耐久性。
1 實(shí)驗(yàn)
1.1 材料與試劑
織物 128×60 純棉斜紋織物
試劑 自制阻燃劑 BP-F，硼砂、磷酸三鈉和碳酸鈉（AR 杭州高晶精細(xì)化工有限公司）
1.2 整理工藝
取一定量的自制阻燃劑 BP-F 配制整理液，調(diào)節(jié) pH 值，然后進(jìn)行棉織物阻燃整理，其 工藝流程如下：
配制整理液→調(diào)節(jié) pH（4—9）→浸軋（二浸二軋，軋余率 80±2%）→預(yù)烘（80℃，4min）
45 →焙烘（140—180℃）
1.3 性能測(cè)試
1.3.1 極限氧指數(shù)
利用自動(dòng)氧指數(shù)測(cè)定儀按 GB/T 5454-1997《紡織品燃燒性能試驗(yàn)——氧指數(shù)法》測(cè)試 織物的極限氧指數(shù)。
50 1.3.2 垂直燃燒性能
利用垂直燃燒儀按 GB/T 8746-2001《 紡織品燃燒性能——垂直方向試樣易點(diǎn)燃性的測(cè) 試》測(cè)試織物的炭長(zhǎng)、續(xù)燃時(shí)間和陰燃時(shí)間。
1.3.3 強(qiáng)力
按 GB/T 3923.1-1997《紡織品——織物拉伸性能》方法測(cè)試未阻燃織物和阻燃織物的斷
55 裂強(qiáng)力和撕破強(qiáng)力等。
1.3.4 白度
采用 WSD-3U 熒光白度儀測(cè)試未阻燃織物和阻燃織物白度。
1.3.5 熱重分析
采用美國(guó) Perkin Elmer 公司的 Pyris 1 型熱重分析儀，測(cè)試條件為：升溫速度 20℃/min，
60 高純氮?dú)饬髁?60mL/min，溫度范圍 40～650℃，試樣的質(zhì)量為 3mg～4mg 左右。
1.3.6 織物炭化殘?jiān)闹苽渑c殘?jiān)Ａ袈实臏y(cè)定
取一定質(zhì)量的試樣放入固定規(guī)格的坩堝中，然后再將盛有試樣的坩堝放入一定溫度的馬 弗爐中，恒溫炭化 10min 制備炭化殘?jiān)７Q(chēng)量炭化前后試樣的質(zhì)量即可得到織物的殘?jiān)Ａ?率，重復(fù)實(shí)驗(yàn) 10 次后取平均值。
65 1.3.7 炭化殘?jiān)谋砻嫘蚊卜治?/p>
采用 SUPRA40/40VP 場(chǎng)發(fā)射掃描電鏡觀(guān)察、分析炭化殘?jiān)谋砻嫘蚊玻瑴y(cè)試條件：表 面鍍 Pt，加速電壓 20kV。
2 結(jié)果與討論
2.1 BP—F 阻燃整理工藝的研究
70 2.1.1 阻燃劑用量的影響 阻燃劑用量是影響阻燃效果的一個(gè)關(guān)鍵性因素，同時(shí)也影響織物的白度等其它性能。160℃焙烘 90S，純堿調(diào)整理液 pH 值為 6，考察阻燃劑用量對(duì)阻燃性能和白度的影響，結(jié)果見(jiàn)表 1。

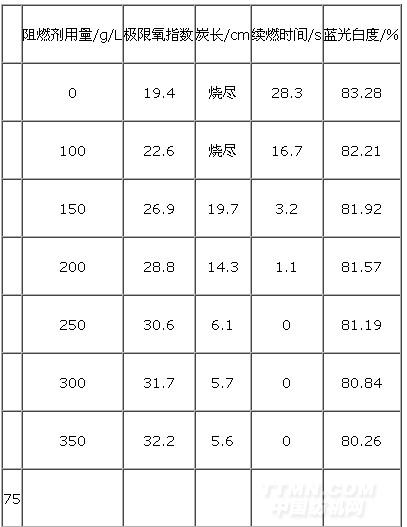

表 1 不同阻燃劑用量對(duì)阻燃性能和白度的影響
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
