評價靶板防彈性能的國際通用指標是彈道極限速度,它是指針對一定質量的彈塊在該速度下(入射方向不變)穿透給定系統靶板的概率為。在防彈過程中,復合材料的破壞模式有多種,主要有纖維剪切和拉伸破壞,層合板的分層等。當彈丸開始作用于復合材料時,由于彈丸產生的壓縮應力,織物產生了變形。隨著子彈的侵徹,材料變形越為嚴重,緊隨著的是分層現象的產生。當子彈從材料背面穿過時,背部形成較大的鼓包并伴有原纖化的現象產生,彈體進入一側,彈孔基本為圓形,孔內呈現整齊的纖維斷頭,而彈體射出面無明顯彈孔,有長短不一的纖維抽脫,靶板面部鼓包較小,纖維的斷裂方式主要為拉伸斷裂。若彈體未能穿透靶板,彈孔周圍形成明顯的“+”,靶板背面出現較大的鼓包,靶板內部出現分層。而且若靶板增強織物為單向或平紋織物,在彈體射出一側,靶板的最外層被撕起一些小窄條,撕起和脫落窄條數量與彈體的沖擊速度和彈體的質量有關。
2增強體對防彈復合材料性能的影響
2.1增強纖維性能的影響
在防彈復合材料中,作為增強體的高性能纖維主要包括高強聚乙烯纖維(UHMWPE)、芳綸纖維、炭纖維和玻璃纖維。UHMWPE¨l的優越性能是由于它的超分子結構決定的,其傳播應力波的速度相當于芳綸纖維的兩倍口。但UHMWPE纖維在高溫下使用強度低,其惰性的分子鏈就很難與通用的樹脂基體粘接形成性能優良的復合材料。為提高UHMWPE性能,Della[1等采用碳納米管來增強UHMwPE纖維以提高其防彈性能。此外,射線等外界因素也間接影響著纖維的防彈性能,Alves_l通過加速實驗發現250kGy的射線輻射后UHMWPE由韌性向脆性的轉換,從而影響其防彈性能。芳綸纖維的化學鍵主要由芳環構成,這種芳環剛性高,使聚合物鏈呈伸展狀態,形成棒狀結構,因而纖維具有高模量,并且具有極強的韌性。但芳綸纖維是一種沿軸向排列的有規則的褶疊層結構,所以其橫向強度低、壓縮和剪切性能差且易劈裂口。玻璃纖維由于韌性較低,在防彈復合材料中一般用于層合板的夾層,炭纖維則因為其較低的壓縮強度口。限制了它在彈道性能方面的應用。
研究表明口,UHMWPE單位質量能量吸收是29.9kJ/kg,炭纖維為63.5kJ/kg。與編織的芳綸/環氧復合材料相比,編織炭纖維布/環氧樹脂復合材料具有較高的能量吸收能力,因此混合脆性的炭纖維與韌性的高性能聚乙烯纖維,能使結構沖擊后保持了完整性及穩定性,但能量吸收能力有所下降。張佐光胡等人通過對不同面密度的玻纖復合材料靶板、芳綸復合材料靶板以及DyneemaUD66復合材料靶板進行了靶試,發現這三種復合材料的吸能都隨面密度的增加而增加,但增加速度不同,芳綸纖維和高強聚乙烯纖維明顯優于玻璃纖維。
除了高性能纖維外,天然纖維在防彈領域的應用也逐漸受到人們的重視。Wambua_1等人曾對黃麻、亞麻、大麻織物增強聚丙烯的復合材料防彈性能進行研究,結果發現亞麻織物增強聚丙烯復合材料的防彈性能竟高于純金屬鋼板,但黃麻和大麻織物防彈復合材料的防彈性能稍遜于純金屬鋼板。
2.2二維織物結構的影響

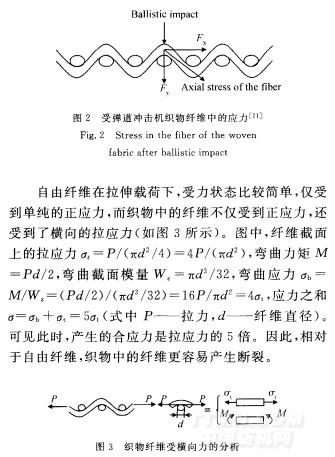

Roylance等'2。。指出,除了纖維的性能之外,織物的組織對材料的防彈性能同樣有著很大的影響。Karahan~等認為,對于機織物,由于交織的作用,紗線必定存在彎曲,當織物表面受到沖擊作用的時候,作用力就會產生水平方向以及垂直方向的分量F和F(如圖2所示),這會導致紗線之間相對滑移嚴重,產生更大創傷。
.jpg)
相關信息







推薦企業
推薦企業
推薦企業
