激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.2.2交聯時間的影響

固定 BTCA 的質量百分比濃度為 8%，交聯溫度為 180℃，改變交聯時間，考察交聯時間對酯化反應的影響。

圖 6 交聯時間對總的參與酯化反應的羧基量、殘留的羧基量以及酯鍵量的影響

不同交聯時間下經 BTCA 交聯后粘膠纖維上總的參與酯化反應的羧基量、殘留的羧基量以及生成的酯鍵量的變化情況分別如圖 6 中曲線 1、2、3 所示。隨著交聯時間的延長，總的 參與酯化反應的羧基量逐漸增加，交聯后粘膠纖維中殘留的羧基量和生成的酯鍵量都是逐漸增加的。

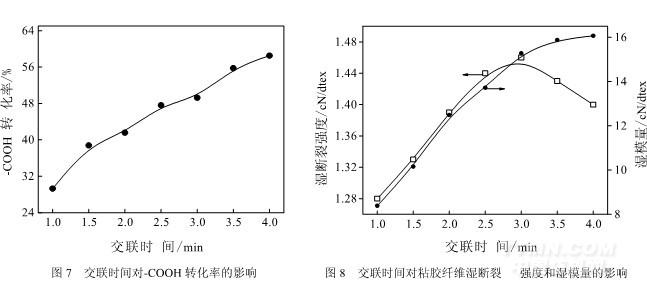

圖 7 為交聯時間對-COOH 轉化率的影響。由圖可知，交聯時間在 1.0～3.0 min 時，-COOH
轉化率由 29.29% 逐漸增大到 49.25%，說明參與酯化交聯反應的每個 BTCA 分子中有 1 個或

2 個羧基參加了酯化反應，而后隨著交聯時間的延長，-COOH 轉化率逐漸增大，交聯時間達到3.5、4 min 時，-COOH 轉化率均大于50%，說明參與酯化交聯反應的每個BTCA 分子上分別有2 個或3 個羧基參加了酯化反應。這些結果表明交聯時間的延長有助于BTCA 與粘膠纖維較充分地發生酯化交聯反應，從而使得-COOH 轉化率得到提高。

圖 8 為交聯時間對粘膠纖維濕斷裂強度和濕模量的影響。由圖可見，隨著交聯時間的延
長，粘膠纖維的濕模量由 8.39 cN/dtex 逐漸增加到 16.07 cN/dtex；粘膠纖維濕斷裂強度逐漸 增大，交聯時間為 3 min 時，粘膠纖維濕斷裂強度達到最大值，而后緩慢減小，這是因為交聯時間的進一步延長，纖維的模量過大，進而纖維的脆性變大，纖維的濕斷裂強度反而略有
下降。
2.2.3BTCA 濃度的影響

改變 BTCA 的濃度，固定催化劑次磷酸鈉的用量(與 BTCA 的質量比恒定)，在 180℃下交聯 3 min，考察 BTCA 濃度對酯化反應的影響。
