式中：v——沉積速率／(µm·h-1)
S——基體面積／cm2
t——反應時間／min
10．5——金屬Ag的密度／(g·cm-3)
1．3Ag／PANI／PA導電織物的性能測試及表征
采用RTS-9型雙電測四探針測試儀測定織物表面方阻，單位為mΩ/□。
用HITACHITM一1000掃描電子顯微鏡觀察織物的表面形貌。
用TG209F1型熱分析儀測試織物熱失重，升溫速率為10°C／min，氣氛為氮氣，分析Ag／PANI／PA織物的熱氧化穩定性。
將鍍Ag織物在質量分數為5％的NaC1溶液中浸漬48h，測量復合織物表面方阻的變化，以評價復合織物的耐腐蝕性能。
2結果與討論
2．1化學鍍工藝優化

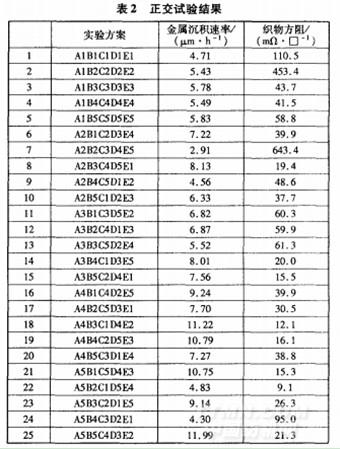

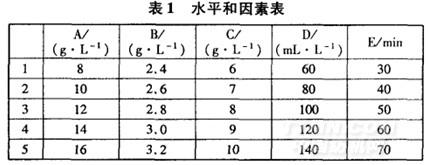

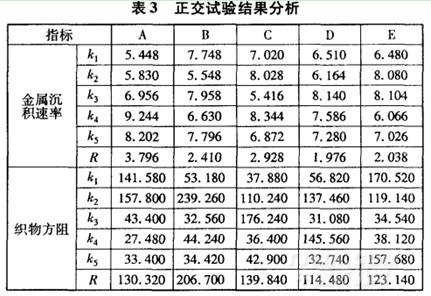

化學鍍工藝應盡可能提高金屬的沉積速率，并降低織物表面方阻。以PANI／PA織物為基質，固定化學鍍溫度為30℃，選定影響Ag／PANI／PA織物金屬沉積速率和方阻值的五個主要因素，即硝酸銀質量濃度(A)、葡萄糖質量濃度(B)、氫氧化鈉質量濃度(C)、氨水質量濃度(D)和時間(E)作為影響因子(見表1)，以沉積速率和織物方阻為考查指標，進行正交試驗，結見表2和表3。
.jpg)
.jpg)
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
