激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

軋料溫度／℃        65~75

汽蒸溫度／℃         95

堆置時間／h         3．5

③氧漂

100％雙氧水／(g·L)   5~6

100％NaOI-l／(g·L)   l～2

穩定劑／(g·L)        7~l0

汽蒸溫度／℃         95～100

汽蒸時間／min           20

④后處理95℃熱水洗2格→8O℃熱水洗1格→70℃酸洗1格→冷水洗2格

相比傳統工藝要經過3道汽蒸和3次洗滌過程，QR低溫低堿短流程冷軋堆無需汽蒸，只需一次洗滌過程，并且退、煮、漂一步完成，工藝流程簡單，節能、節水、節電。QR冷軋堆前處理工藝采用低堿工藝，解決了傳統堿煮氧漂工藝因高堿而引起的漂損、破洞等問題，同時降低了污水的COD值。

2結果與討論

2．1全棉織物QR冷軋堆和傳統工藝比較

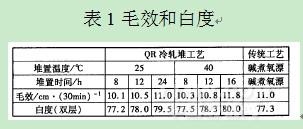

QR冷軋堆工藝在25℃和40℃溫度下堆置不同時間，測試織物的毛效和白度，并與傳統工藝比較，結果見表1。

由表1可知，QR冷軋堆工藝提高堆置溫度或延長堆置時間，有利于提高織物白度和毛效。與傳統堿煮氧漂工藝相比，QR冷軋堆工藝堆置溫度在40℃左右，堆置時間16h，或室溫堆置24h，毛效和白度都優于傳統工藝或與之相當。傳統堿煮氧漂需要二次堆置，且溫度達95℃以上，蒸汽消耗量大。

2．2滌棉織物QR冷軋堆前處理工藝

按1．3．1(2)節低溫低堿短流程前處理工藝，對兩種滌棉織物進行冷堆溫度和時間的工藝試驗，測試織物毛效和白度，結果見表2。

由表2知，與全棉織物相比，滌棉織物工藝助劑用量低，堆置時間縮短，也可以得到較好的毛效和白度。大生產時可根據實際要求設定堆置時間。

2．3 QR低堿低溫短流程大生產

織物為全棉蠟印布24．6tex／24．6rex，283根／100m×236根／10cm，試樣數量200000m，兩種工藝處理后的各項物理指標見表3。
