3.3、并.粗工序

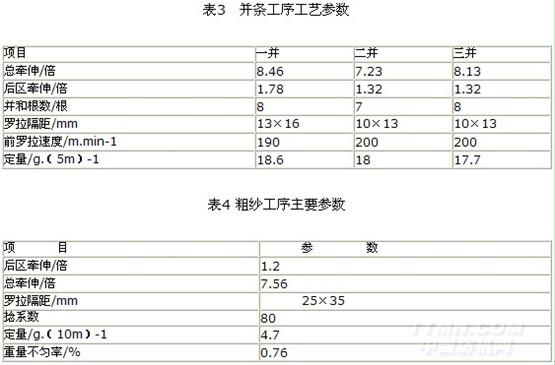

由于銅氨纖維表面光滑，纖維間抱和力差，并條工序應保證通道光潔，車速不易過快，并合理分配主、后區牽伸倍數。選擇粗紗捻系數時，以不影響細紗牽伸為前提，偏大掌握。粗紗卷繞張力偏小掌握，盡量減少須條意外牽伸，粗紗伸長率控制在1.2%左右。并條工序、粗紗工序工藝參數分別見表3和表4。
.jpg)
3.4、細紗工序
為控制成紗質量，達到良好的條干水平，我們采取以下措施：
?。?）采用“大隔距.重加壓”的牽伸工藝；
（2）優選粗紗捻系數與細紗后區牽伸倍數之間的匹配；
?。?）適當降低車速與錠速，可以減少毛羽數量和斷頭；
?。?）選用硬度適中的高彈性膠輥可減輕纏繞羅拉和膠輥，有利于提高成紗條干水平；
?。?）合理選配鋼領.鋼絲圈。
其主要主要工藝參數為：
羅拉隔距 19mmx35mm
羅拉加壓 14dan/雙錠x10dan/雙錠x14dan/雙錠
后區牽伸倍數 1.23倍
捻度 84.3捻/10cm
捻系數 325
鉗口隔距 3.0mm
4 、成紗質量水平

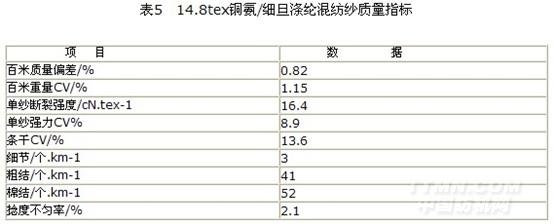

14.8tex銅氨/細旦滌綸混紡紗的質量水平見表5。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
