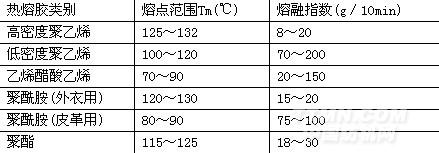

表1.常用熱熔膠的熱性能參數
.jpg)
注：熔融指數測定條件，聚乙烯為21.8N／190℃，其他均為21.18N／160℃。
2.2.熱熔膠對織物的潤濕和滲透
熱熔膠和纖維均為高聚物，屬于熔融高聚物對固態低能表面的潤濕，故在一般情況下不可能達到完全潤濕。其潤濕情況決定于熱熔膠和纖維的界面張力，其潤濕情況可用接觸角θ表示，按楊氏(Young)方程，當潤濕處于平衡狀態時：
cosθ＝γs－γsL/γL
γs、γL、γsL分別表示固體、液體的表面張力以及固體與液體的界面張力，接觸角越小越有利于潤濕。
.jpg)
粘合的最佳潤濕條件是γs≌γL，若γL＞γs潤濕就不易進行，表2是各種纖維和熱熔膠的表張力。

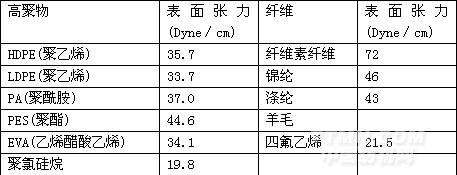

表2.常用纖維和熱熔膠的表面張力
.jpg)
一般纖維的表面張力都大于熱熔膠的表面張力，浸潤均能自發進行，但如果織物經過硅油整理或涂布四氟乙烯涂層，其表面張力將會大大降低，熱熔膠就很難潤濕織物，這樣就會影響粘合鍵的形成。此時就必須在熱熔膠內加入添加劑以降低熱熔膠的表面張力。例如在聚乙烯中加入脂肪即可降低聚乙烯的表面張力，所以在熱熔粘合時還必須注意織物的表面性能以選擇相適應的熱熔膠。
<<上一頁[1][2][3][4][5][6][7]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
