1.2 試驗方法
1. 2. 1 親水整理劑工作液復配
(1)殼聚糖降解
將20 g殼聚糖溶解在600 g醋酸溶液(濃度4%中,加入124 gH2O2,升溫至40℃,降解2 h,使其黏度達到8~9 Pa·s(80~90 cP),即得殼聚糖溶液(質量分數約為2. 7% )。
(2)親水整理劑KL-WPS溶液配制
稱取20 g親水整理劑KL-WPS投入80 g水中,用水浴鍋于45~50℃加熱15 min,攪拌至固體完全溶解,即配制成含固量為20%的親水整理劑KL-WPS溶液,待用。
(3)工作液復配
將一定濃度親水整理劑KL-WPS溶液與殼聚糖溶液按不同比例混合,得到復配工作液,待用。
1. 2. 2 聚酯織物親水整理工藝
二浸二軋KL-WPS/殼聚糖整理劑工作液→預烘(105℃×3 min)→焙烘(140℃×2 min)
1.3 性能測試
1. 3. 1 吸濕性
將聚酯纖維織物平整地固定于燒杯上,使之保持一定的張力,用直徑為1 cm的滴定管在距離布面5 mm處滴一滴水(約0. 04 mL),并開始記時;當水滴完全擴散至無鏡面反射時,停止記時,記錄水滴被吸收所需要的時間。
1. 3. 2 導濕性
按照FZ/T 01071—1999《紡織品毛細效應試驗方法》測試。
1. 3. 3 防沾污性
將硬脂酸異辛酯溶液與機油按質量比1∶1混合,并加入少許碳黑調色,攪拌均勻后,用玻璃棒沾少許滴在聚酯織物中央,待其擴散完畢,測試污染液在織物上的擴散直徑。
1. 3. 4 抗靜電性
按照GB/T 12703—1991《紡織品靜電測試方法》C法(電荷密度法)測試。
2 結果與討論
2. 1 親水整理劑KL-WPS用量

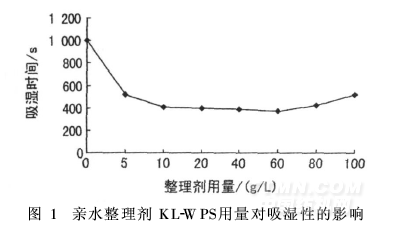

采用不同用量(5~100 g/L)親水整理劑KL-WPS溶液對聚酯織物進行親水整理,織物的吸濕性見圖1。
.png)
從圖1可以看出,隨著親水整理劑KL-WPS用量增大,聚酯織物的吸濕時間顯著縮短;當其用量為60 g/L時,聚酯織物的吸濕時間最短,為370 s;繼續增加親水整理劑用量,織物吸濕時間反而有所增加。這是因為聚酯纖維與親水整理劑聚酯鏈段的共結晶能力有限,KL-WPS整理劑用量在60 g/L時,兩者的結合達到飽和,再增加其用量,織物手感變得粗糙,吸濕性能也不再提高。因此,親水整理劑KL-WPS用量以60 g/L最佳。
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
