激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2. 2　親水整理劑KL-WPS與殼聚糖的復配比例

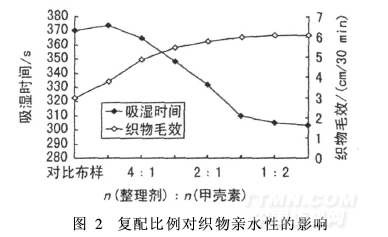

將2. 7%殼聚糖溶液與60 g/L親水整理劑KWPS溶液按比例進行復配,測試整理后聚酯織物的吸濕性和導濕性,并與僅用親水整理劑KL-WPS整理的試樣進行比較,見圖2。未整理聚酯織物的毛效為1. 0 cm/30 min。

從圖2可知,復配液中殼聚糖含量增大,聚酯織物的吸濕時間迅速縮短,毛效增加;兩者復配比例為1∶時,曲線趨于平緩,吸濕時間和毛效增加緩慢;兩者復配比例為1∶3時,聚酯織物的吸濕性能和毛效最好吸濕時間為303 s,毛效達6. 1 cm/30 min。考慮到兩者復配比例為1∶1與1∶3時,聚酯織物的吸濕和導濕性相差不大,KL-WPS整理劑與殼聚糖的復配比例確定為1∶1。

2.3　整理聚酯織物的防污性和抗靜電性能

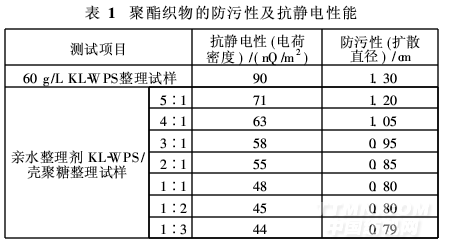

聚酯織物經殼聚糖與親水整理劑KL-WPS的復配液整理后,測試防污性和抗靜電性,結果見表1。

從表1可看出,經親水整理劑KL-WPS/殼聚糖溶液處理后的織物,電荷數少于單獨用60 g/L KL-WP整理的織物。其原因是殼聚糖在酸性介質中可以吸附氫質子形成—NH3+,其結合到纖維上后,可使纖維在水中具有離子導電功能,使摩擦產生的靜電荷迅速逸散。此外,殼聚糖整理后織物的吸濕性增加,在纖維表面形成連續的水膜,可溶解空氣中的二氧化碳和纖維中存在的電解質,從而間接地提高了表面電導率。織物導電性增加后,表面能降低,因此,防污性提高。親水整理劑KL-WPS/殼聚糖溶液復配比例為1∶1時,防污性能和抗靜電性能較好。

3　結論

(1)聚酯織物親水整理時,聚酯聚醚型親水整理劑KL-WPS的最佳用量為60 g/L。

(2)聚酯聚醚型親水整理劑KL-WPS與殼聚糖溶液的相容性好,復配時未出現渾濁、沉淀現象。兩者復配比例為1∶1時,織物的吸濕性、導濕性、防污性和抗靜電性均顯著提高,且比單純用親水整理劑KL-WPS整理效果更好。
