1聚乳酸(PLA)纖維的性能
聚乳酸纖維是以玉米淀粉發酵而成的乳酸為原料,經脫水聚合制得聚乳酸酯溶液后,再紡絲加工而成,是一種完全可生物降解的纖維。

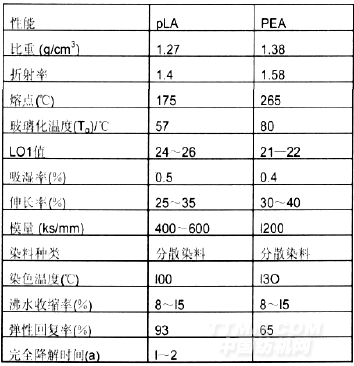

聚乳酸纖維的基本化學組成是,分子鏈中沒有強極性基,但存在較多的酯基,碳鏈上還存在等距排列的甲基,因此該纖維具有合成纖維的特性。其與常規滌綸聚酯(PEA)纖維物理性能的比較如表1所示。
.png)
由表1可知,聚乳酸(PLA)纖維具有強度高、延伸度大、回彈性、保形性、懸垂性優良,以及可燃性低、燃燒時發煙量少、抗紫外線性能好等優點,廣泛用于裝飾、產業用紡織品等領域。但聚乳酸纖維存在回潮率低、吸濕性差等缺點。而棉纖維的回彈性、保形性、懸垂性均較差,但回潮率高、吸濕性好、穿著舒適。因此,將聚乳酸與棉纖維進行混紡,可得到兼具兩種纖維優點的織物,拓展聚乳酸纖維在服裝產業方面的應用。
2染整工藝
2.1試驗材料
織物:PLA/棉混紡織物。
染化料:燒堿、煮練劑、亞硫酸鈉、絡合劑540(漢高)、雙氧水、水玻璃、元明粉、柔軟劑、活性染料、分散染料。
2.2前處理工藝
翻縫→燒毛→退煮漂→絲光→定形
2.2.1燒毛
設備采用氣體燒毛機。
PLA/棉混紡織物表面有茸毛,如果不燒毛,織物染色后表面不光潔,茸毛處得色深,形成色點。燒毛時,由于PLA纖維的玻璃化溫度較低,因此車速要快,火口要少,火勢要小,以免過燒。燒毛火口為一正一反,車速為130m/min。
[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
