激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

酸性染料與錦綸纖維之間的親和力較高，上染速率較高，但染料在纖維上缺乏遷移性，容易導(dǎo)致色花和缸差不穩(wěn)定，尤其在染卡其色和湖藍(lán)、湖綠色系時(shí)更為明顯。可添加適量勻染劑加以克服。實(shí)踐表明，卡其色系取勻染劑M質(zhì)量濃度1g／L為宜，湖綠色系取勻染劑M質(zhì)量濃度2g／L為宜。

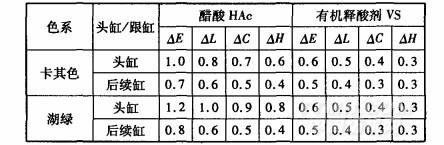

錦綸纖維等電點(diǎn)pH值在6左右，選擇初染染浴pH值為6-7．5，可改善勻染性和缸差穩(wěn)定性。生產(chǎn)實(shí)踐證明，有機(jī)釋酸劑VS可使染液pH值從中性緩慢呈酸性，從而減緩酸性染料上染錦綸的速率，有效避免染色不勻和穩(wěn)定上染率，效果優(yōu)于傳統(tǒng)醋酸。兩種酸對(duì)顏色穩(wěn)定性的影響見表1。

注：色差A(yù)E(CMC2：1)用Datacolor測(cè)色儀測(cè)得，以客戶提供的標(biāo)準(zhǔn)色板為標(biāo)準(zhǔn)色。

2．3后處理工藝

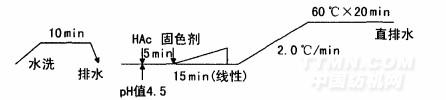

為滿足耐洗水牢度和淹水牢度達(dá)到4級(jí)以上的要求，酸性染料染錦綸纖維都要進(jìn)行固色，工藝曲線如下：

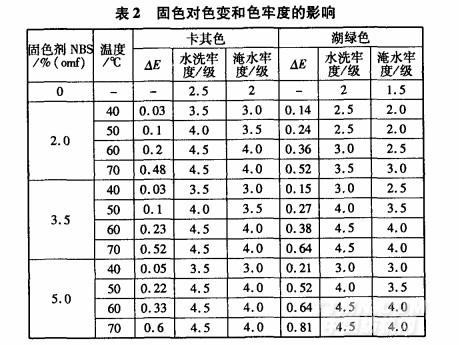

選用固色劑NBS，固色劑的用量和處理溫度對(duì)錦綸色變和色牢度的影響見表2。

注：(1)水洗牢度測(cè)試標(biāo)準(zhǔn)AATCC61-2007(2008)，淹水牢度測(cè)試標(biāo)準(zhǔn)AATCC107-2007(2008)；(2)固色時(shí)間20min。

由表2可知，卡其色系固色劑用量2．0％(omf)時(shí)，耐水洗牢度可達(dá)4．5級(jí)，淹水牢度可達(dá)4．0級(jí)。湖綠色系固色劑用量在3．5％(omf)時(shí)，耐水洗牢度可達(dá)4．5級(jí)，淹水牢度可達(dá)4．0級(jí)，能滿足客戶要求。再增加固色劑用量，牢度提升效果不明顯。

提高固色溫度，染色錦綸的耐水洗牢度和淹水牢度有所提升；固色溫度超過60℃后，卡其色和湖綠色耐水洗牢度提升效果不明顯，溫度越高，固色后色變△E越大，顏色越難控制，故以6O℃固色為宜。

2．4成品定形

錦綸織物染色后為減少布皺，控制門幅與織物規(guī)格，一般要進(jìn)行熱定形。錦綸產(chǎn)品的顏色對(duì)成品定形溫度較敏感，見圖1。

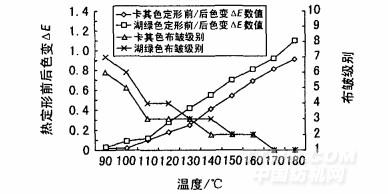

圖1成品定形溫度對(duì)織物色變和布皺的影響

注：布皺級(jí)別分10級(jí)，10級(jí)最差，1級(jí)最好，5級(jí)達(dá)標(biāo)，3級(jí)優(yōu)良(本廠標(biāo)準(zhǔn))。

由圖1可見，成品熱定形溫度越高，卡其色和湖綠色定形后色變△E數(shù)值越大，顏色穩(wěn)定性越難控制。而熱定形溫度越高，布皺級(jí)別越低，高溫預(yù)定形坯布可有效改善布皺。綜合考慮，定形溫度宜定為110-130oC。
