2.1.2焙烘溫度
工藝條件:浸軋(TF-630 50 g/L,TF-630C 10%,軋液率約95%)→焙烘(60 s)→回潮→測試.

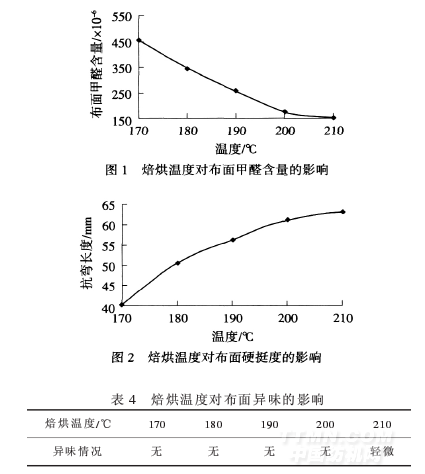

從圖1、圖2和表4可以看出,隨著焙烘溫度的升高,布面硬挺度明顯增加,甲醛含量隨之減小,當焙烘溫度升至210℃時,焙烘后布面有輕微的異味出現.結合工廠應用情況,建議工廠將焙烘溫度設定在190~200℃.
.png)
2.1.3焙烘時間
工藝條件:浸軋(TF-630 50 g/L,TF-630C為20%,軋液率約95%)→焙烘(180℃)→回潮→測試.

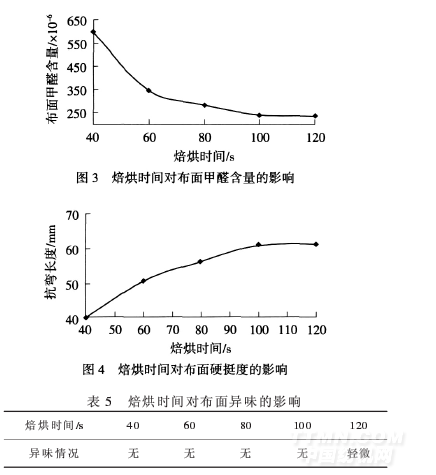

從圖3、圖4和表5可以看出,隨著焙烘時間的延長,布面硬挺度增加明顯,甲醛含量也隨之減小,但焙烘時間延長至120 s時,布面有輕微的異味出現.結合不同焙烘溫度產生的布面效果,分析原因后得出:焙烘溫度過高,時間過長,易在TF-630反應時產生三甲胺[(CH3)3N],而使整理的織物有魚腥臭.[3]因此,整理時,在提高焙烘溫度的同時,可相應減少焙烘時間,或在降低焙烘溫度的同時相應地增加焙烘時間,都能達到比較理想的應用效果.結合工廠實際,單位面積質量<100 g/m2的織物,建議采用80~110 m/min車速;單位面積質量100~200 g/m2的織物,建議采用70~90 m/min車速;單位面積質量>200 g/m2的織物,建議采用60~70 m/min車速.
.png)
2.1.4不添加催化劑
工藝條件:浸軋(軋液率約95%)→焙烘(180℃,60s)→回潮→測試.

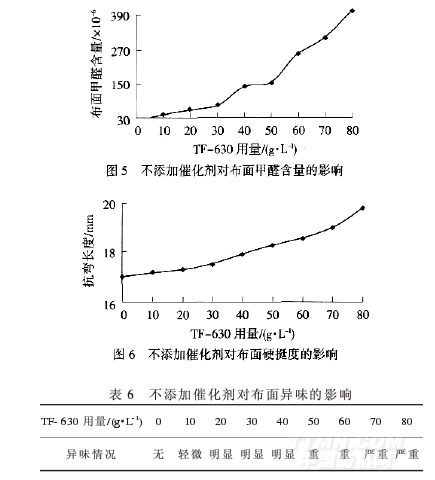

從圖5、圖6和表6可以看出,在常規工藝條件下,單獨用TF-630進行整理時,TF-630用量越多,布面游離甲醛含量越高,布面異味也越重,而硬挺度提高不明顯.原因是雖然TF-630在高溫、紅外線等作用下,不需固化劑也能固化完全,但需要較長的反應時間,在工廠的常規工藝條件下,TF-630反應很不完全.所以,建議工廠在采用TF-630整理的同時選用合適的催化劑,使TF-630在較短時間內固化完全.
.png)
2.2與其他助劑的復合整理
2.2.1非離子滲透劑TF-107A
工藝條件:預防水(防水度達到60~70分,軋液率33%)→浸軋(TF-630 30 g/L,TF-630C 20%)→焙烘(180℃,60 s)→回潮→測試.
由圖7、圖8可以看出,在織物滲透性比較差的前提下,添加非離子滲透劑TF-107A能加快工作液滲入織物,明顯提高布面帶液率,增加布面硬挺度.TF-107A用量控制在1~3 g/L即可.
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
