2.2.2淀粉糊
工藝條件:浸軋(TF-630 30 g/L,TF-630C 20.0%)→焙烘(180℃,60 s)→回潮→測試.

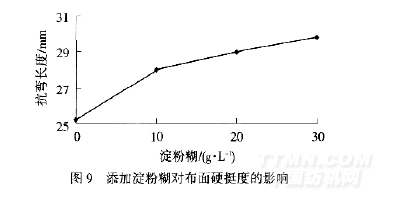

由圖9可以看出,添加淀粉糊能明顯提高布面硬挺度.添加淀粉糊30 g/L時,所化糊料冷卻后放置12h即呈現果凍狀,影響使用效果.添加20 g/L時,冷卻后可放置168 h(7個工作日)左右.建議添加淀粉糊10~20 g/L.如加工白色織物,考慮到淀粉糊在濕氣較重的環境中易產生霉點,需謹慎使用.
.png)
2.2.3涂層膠
工藝條件:調漿→刮涂→焙烘(170℃,60 s)→評價.
.png)

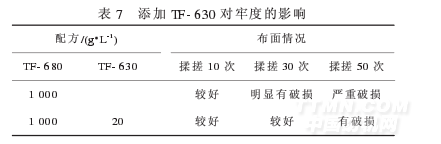

由表7可以看出,涂層膠中添加少量TF-630,可以明顯提高涂層后織物的耐搓牢度.
2.2.4與防水劑同浴整理
工藝條件:浸軋→焙烘(180℃,60 s)→回潮→測試.

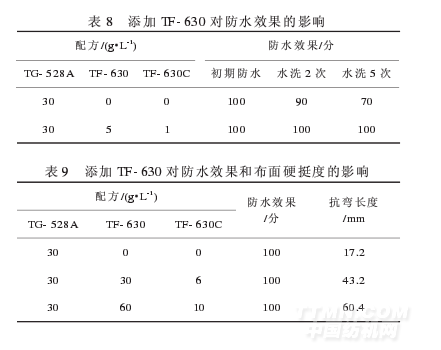

添加TF-630對防水效果的影響見表8,添加TF-630對防水效果和布面硬挺度的影響見表9.
.png)
由表8和表9可看出,少量TF-630加入防水劑中,可作為交聯劑,提高防水劑的耐洗牢度.建議TF-630用量3~5 g/L,TF-630C 1 g/L.增加TF-630用量,可以明顯改善織物的硬挺度,且不影響防水效果.建議工廠在加工有防水硬挺要求的織物(如帳篷)時,可防水硬挺同浴整理,縮短工藝流程.
2.3工廠大生產
(1)試樣單位臺州某印染廠,織物品種墨色滌綸牛津布,定形溫度200℃,定形車速80 m/min,TF-630 36g/L,TF-630C 7.2 g/L,整理后織物抗彎長度37.6 mm,布面游離甲醛含量59.9×10-6.
(2)試樣單位吳江某單位,織物品種紅色牛津布,定形溫度200℃,定形車速100 m/min,TF-630 100 g/L,TF-630C 10 g/L,整理后織物抗彎長度78.9 mm,布面游離甲醛含量286×10-6.
3結論
(1)硬挺整理劑TF-630適用于滌綸牛津布,整理過程中,當ρ(TF-630)=10~30 g/L時,w(TF-630C)=12.5%~25.0%;當ρ(TF-630)=30~50 g/L時,w(TF-630C)=12.5%~20.0%;當ρ(TF-630)大于50 g/L時,w(TF-630C)=10.0%~16.7%.控制焙烘溫度為190~200℃.焙烘時間
應根據織物的單位面積質量進行調節,當織物單位面積質量小于100 g/m2時,采用80~110 m/min車速;當織物單位面積質量為100~200 g/m2時,采用70~90 m/min車速;當織物單位面積質量大于200 g/m2時,采用60~70 m/min車速.
(2)硬挺整理劑TF-630用于加工初期滲透效果差的織物時,可添加1~3 g/L非離子滲透劑TF-107A,能明顯提高織物的軋液率,提高整理后織物硬挺度;添加10~20 g/L淀粉糊,能明顯提高整理后織物硬挺度;TF-630能與防水劑同浴整理,少量TF-630作為交聯劑添加于防水劑中,可提高防水劑的耐洗牢度[ρ(TF-630)=3~5 g/L,ρ(TF-630C)=1 g/L].增加TF-630用量,可以明顯改善織物的硬挺度,同時不影響防水效果;阻燃涂層膠中添加TF-630 20 g/L時,可明顯提高涂層后織物的耐搓牢度.
<<上一頁[1][2][3]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
