激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2．1．2 WLS處理溫度

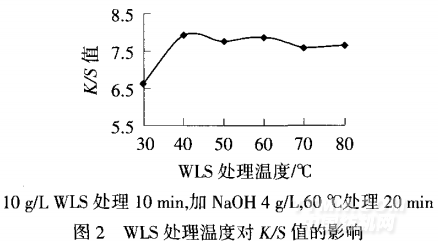

由圖2可見，隨著處理溫度的升高，染色織物的 K／S值先增大后減小，40℃時K／S值達到較高水平．主 要原因是在溫度較低時，改性處理不完全，適當升高 溫度，有利于改性劑吸附并擴散進入纖維內部，同時 加速助劑與纖維之間的反應，提高改性效果，而當溫 度太高時，助劑水解加速，使得織物改性程度降低．所 以，后續將改性織物的溫度控制在40℃．

2．1_3 WLS處理時間

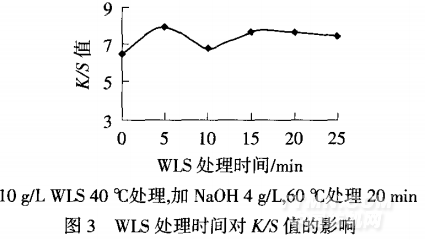

由圖3可知，WLS處理織物5 min后，加入NaOH， K／S值最大，說明WLS對CVC織物的親和力較大，在 較短時間內，WLS就能夠很快地吸附在織物上，并在堿 的作用下，與纖維發生化學反應，形成共價鍵，使得纖維改性．但處理時間延長后助劑的水解程度增加，致使 改性效果降低．所以，WLS改性織物5 min后加入NaOH．

2．1．4 NaOH用量

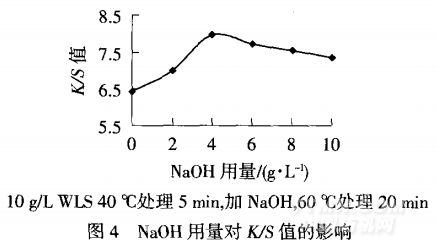

由圖4可知，隨著NaOH用量的增加，染色織物的K／S值增大，在4 g／L時達到最高，NaOH對K／S值的影響非常明顯．因為NaOH有利于WLS中的環氧基開環，使其和纖維發生更好的交聯，但NaOH用量太高，助劑水解速率提高，織物改性效果也會降低．所以，后續將NaOH用量固定在4 g／L，在此條件下，染料利用率也較高

2．1．5 NaOH處理時間

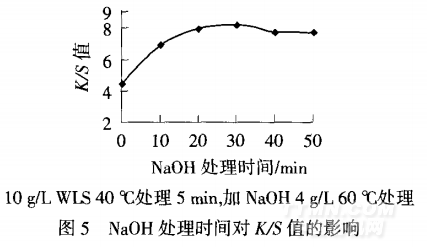

由圖5可知，隨著NaOH處理時間的延長，染色織 物的K／S值增大，且在堿處理30 min時K／S值達到最 大值，再延長時間，K／S值有所降低．這說明適當延長 NaOH處理時間有利于WLS與纖維充分反應，但當處 理時間較短時，纖維和WLS反應不充分，反之，時間過 長時，WLS與纖維之問形成的共價鍵會水解而斷裂。 使得改性效果下降，并最終使／O'S值下降．所以，后續 將NaOH處理時間控制在30 min．

2．2陽離子改性對CVC織物其他主要物理性能的影響

2．2．1毛效和白度

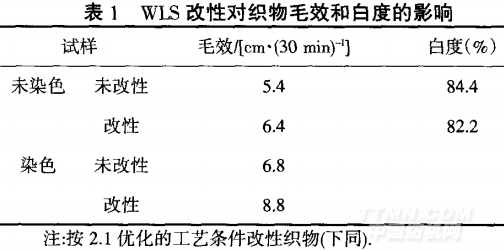

由表1可知，CVC織物助劑改性后，無論染色前后 織物毛效均明顯提高，這可能與助劑所帶陽離子基團 和染料結構有關，織物吸水性能得到改善有利于染色 和后處理．吸濕性提高后，CVC織物的穿著舒適性也 會隨之得到提高．CVC織物助劑改性后，織物白度略有 下降

2．2．2斷裂強力和斷裂伸長率
