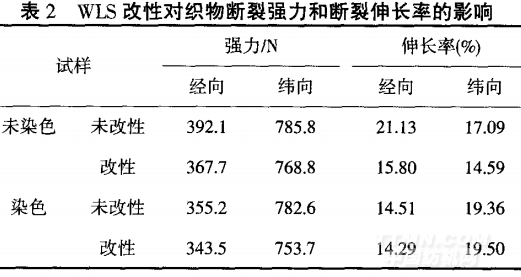

由表2可知，改性CVC織物強力有所下降的原因 是改性后棉纖維無定形區內的羥基和wLS上的活性 基團形成共價交聯，使得大分子滑移受到阻礙，纖維 斷裂伸長率明顯下降，導致織物強力下降．染色后纖 維強力繼續下降的可能原因為染色溫度過高，染色時 間過長，導致纖維無定形區的部分化學鍵斷裂，使得 織物強力有一定程度下降．
.png)
2．3 陽離子改性CVC織物經幾種硫化染料染色后的效果評價

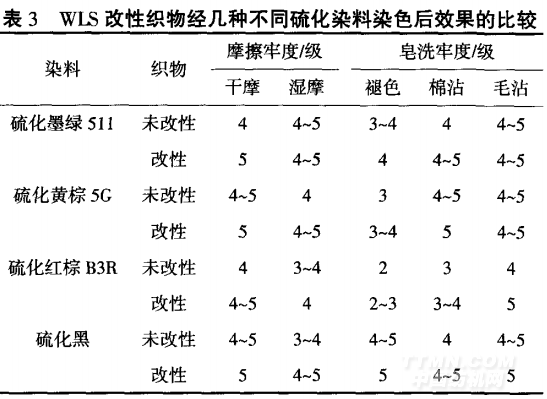

按優選的改性條件處理CVC織物后用1．3工藝 染色，染料用量均為5％(ow1)，測試相應染色織物的K／S值，結果如圖6所示．試樣牢度測試結果見表3．
.png)
由圖6可見，不同硫化染料染色的測試結果表明經wLS改性的CVC織物的K／S值提高都非常明顯由表3皂洗牢度測試結果發現，硫化墨綠51 1和硫化黃棕5G的毛沾等級保持不變，仍為4～5級，硫化黑提高0．5級，而硫化紅棕B3R可提高1級；它們的褪色牢度和棉沾牢度均略有提升．摩擦牢度除硫化黑濕摩擦牢度提高1級外，其他干濕摩擦牢度均提高0．5級由此可知，CVC織物經助劑改性后，織物的摩擦牢度和皂洗牢度會有所改善．
3結論
(1)陽離子WLS改性CVC織物的優化工藝：在40℃，浴比1：30條件下，CVC織物經10 g／L WLS處理5min，再用4 g／L NaOH在60℃處理30 min，充分水洗，晾干．
(2)陽離子WLS改性的CVC織物能提高硫化染 料的吸附量，K／S值提高非常明顯，從而使染料利用率 得到提高；另一方面，WLS改性CVC織物也使得摩擦 牢度和皂洗牢度提高．織物白度、斷裂強力和斷裂伸 長率略有下降，改性的CVC織物吸水性能明顯增強， 織物服用性能得到改善．
<<上一頁[1][2][3]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
