激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

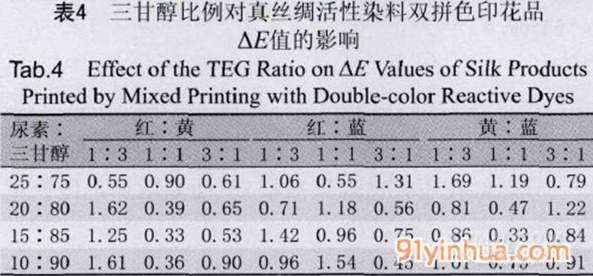

　綜上所述，對于染料雙拼色印花，三甘醇的較佳比例175%-85%， 故在該比例范圍內進行二拼色印花實驗，最終確定三甘醇的最佳比例。

　　2.3 三甘醇比例對真絲綢活性染料三拼色印花品性能的影響

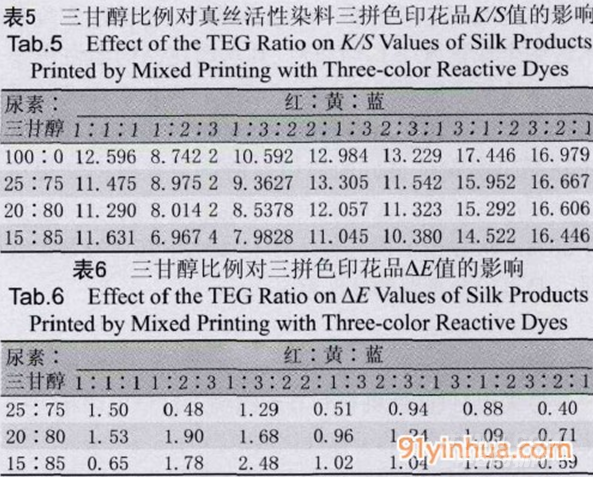

　　取尿素與三甘醇的混拼比例為25：75、20：85,和l 5：85，調制經3只活性染料以不同比例混拼后的色漿對真絲織物進行印花，印花后測得的K/S值與色差△E值如表5和表6所示。

由表5和表6 得，對于染料三原色的三拼印花，三甘醇所占比例為75%時的色深度相對全尿素的最為接近，色差值大都在1.0以下；而80%和85%時的色深度與全尿素的 相比均有較大程度的下降，并且色差值也大都在1.0以上，所以很明顯地得出三二甘醇含量為75%時更可取，即尿素與三甘醇的最仕混拼比例為25 ：75。

　但是，在確保使用三甘醇部分替代尿素后的色深度及色差不發生明顯偏差的同時，還應確保印花織物的其他印花性能不受太多的影響。因此，將上述活性紅、活性黃和活性藍染料以任意比例混合對真絲織物進行印花，然后對印花品的滲透度、摩擦牢度和耐洗牢度等作了測試，測試結果如表7和表8所示。

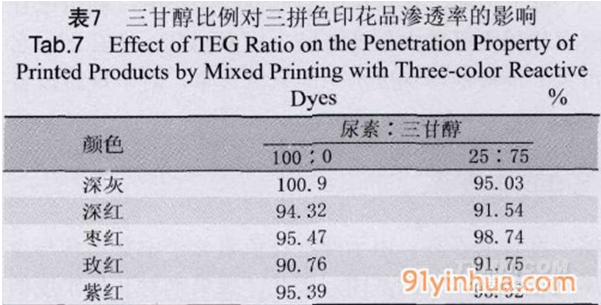

表7可知，25%尿素印花品的滲透度與令尿素印花品相比，出現既有上升又有下降的現象，但均未發生明顯變化， 即三甘醇替代75%的尿素后， 印花品仍能保持良好的滲透度。

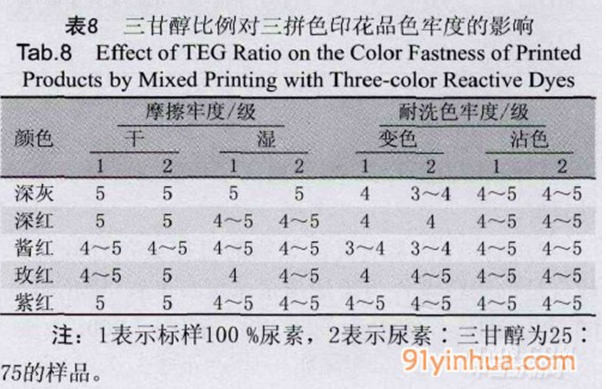

表8可得，使用三甘醇作為尿素替代物印花后，真絲印花品的干摩擦牢度和濕摩擦牢度都未發生明顯下降，均接近于全尿素印花品的水平，即干摩擦牢度達到全尿素水平（≥4～5級0，濕摩擦牢度基本達到全尿素水平（≥4級0； 真絲印花品的耐洗色牢度基本達到全尿素水平（≥3～4級0。所以， 在真絲綢活性印花中，用三甘醇替代75%的尿素進行印花后，印花品仍能保持良好的應用性能。并且根據結果可見，使用三甘醇替代尿素后，尿素由原來的100%降到了25%，從理論上講降低了印花廢水中75%的氨氮含量，具有十分重要的環保意義。
