激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

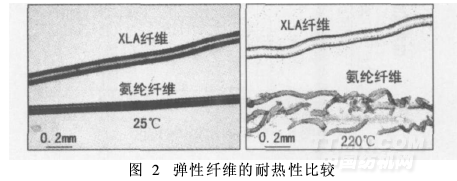

彈性纖維與其它紡織用纖維共混交織時,經織造、染整處理后,XLA纖維所形成的點狀網絡結構仍然保留于產品之中,一般是不能重新拉出或拆出單絲或復絲的。

1. 2. 2　XLA纖維的力學性能

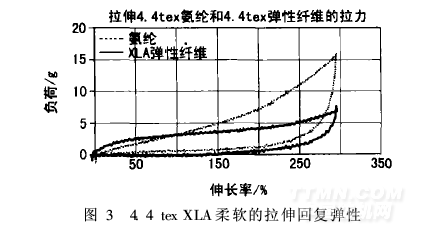

從圖3的4. 4 tex XLA應力-應變曲線可以看出,相比氨綸纖維,在低應力下XLA纖維有較大的伸長;同樣伸長時,XLA纖維回復力也較小。這說明XLA纖維具有更柔軟的彈性,拉伸所需的力比其它彈性纖維小得多。因此,應用XLA彈性纖維的織物伸縮更自

然,穿著更貼身舒適。

另外,XLA纖維織物具有良好的尺寸穩定性。染整加工中,織物在松弛狀態下受熱形成所需的彈性之后,一般不會再產生殘余應力,因此洗滌收縮率較低。含有XLA纖維的彈性織物,可以在其共混組分纖維所需要的溫度下,直接進行前處理、染色和定形,不需要高溫預定形,即可獲得尺寸穩定性,降低回縮率。因此,它適合與羊毛、羊絨、牛奶纖維、腈綸和錦綸等對

高溫敏感的纖維進行混紡或交織。

1. 3　XLA纖維的耐化學性與光降解性能

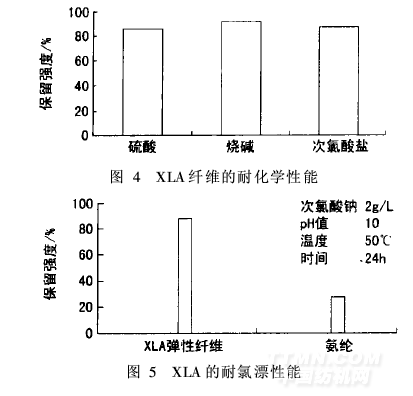

XLA纖維屬聚烯烴類大分子,分子結構穩定,具有抗化學降解性能。它對次氯酸鹽、硫酸、燒堿等強腐蝕性的氧化劑,具有相當的穩定性。經這類氧化劑處理后,纖維的抗拉伸強度一般可保留80%以上(圖4),其耐氯性能也比其它彈性纖維好得多(圖5)。

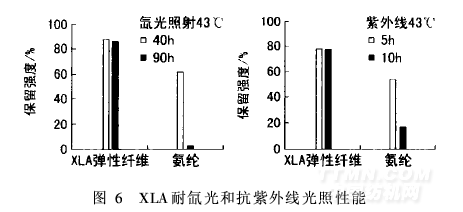

但特別值得注意和強調的是:與氨綸一樣,XLA纖維不能長時間接觸烯烴類溶劑或石油類有機溶劑。如果生產中必須使用此類物質,則必須保證纖維和坯布的保存日期不能超過半年。此外,XLA纖維還具有很強的抗氙光和抗紫外線降解性能。采用AATCC 16E氙光降解試驗方法處理40~90 h,AATCC 18G紫外線降解試驗方法處理5~10 h,XLA纖維的抗拉強度仍保持在80 %左右(圖6)。
