2.6.2 樹脂整理對織物強力的影響
樹脂整理聚氨酯用量對織物強力的影響見表2。
表2 樹脂整理聚氨酯用量對織物強力的影響
.png)
由表2可知,樹脂整理時,取用量為50g/L,斷裂強力和撕破強力俱佳。
2.7 拉幅
建議工藝參數為:LS-06親水性柔軟劑80g/L,聚氨酯樹脂10%(owf),拉幅溫度120~130℃。
2.8 預縮
為獲得良好的經向水洗尺寸穩定性,故進行預縮整理。機器運行時,車速60m/min,不開給濕裝置;橡毯溫度一般在120℃,根據縮率大小調節橡毯壓力,只要縮率達到要求,橡膠毯壓力盡可能小,調好縮率后,嚴禁隨意更改各工藝參數;呢毯噴淋降溫至140~160℃。
2.9 成品指標
采用上述工藝加工的柔絲/棉織物的物理性能指
標見表3。
3 結論
柔絲蛋白纖維不耐強堿,應采用生物酶進行退漿和精練;根據染色深淺的不同,可以選用雙氧水漂白、增白等方式,漂白時要嚴格控制工藝條件。生產過程中選用網帶松式烘干機,烘室溫度設定為90~100℃,

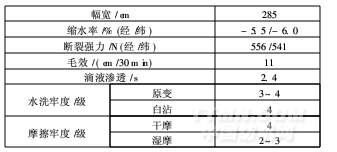

表3 成品織物的物理指標
.png)
使織物手感柔軟。
柔絲蛋白纖維面料染色工藝可參考全棉織物工藝,宜用冷染、浸染、溢流、氣流、卷染等工藝。柔絲蛋白纖維與棉混紡或交織面料,由于兩種纖維的上染性略有差異,為保持得色均勻,應增加染料的滲透和擴散性能,特深色更要如此。
柔絲蛋白纖維面料經過樹脂處理、預縮后,可以得到較好的尺寸穩定性。
<<上一頁[1][2][3][4][5]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
