激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

①深綠色

分散嫩黃SWF　　　　　　　　2. 0

分散翠藍S-BG 3. 0

醋酸/(g/L) 1

硫酸銨/(g/L) 1. 0

勻染劑1011或修補劑Lx

浴比1∶10

②深黑色

分散黃棕SW 1. 5

分散紅玉SW-2G 0. 4

分散黑ECO 3. 2

醋酸/(g/L) 1

硫酸銨/(g/L) 1. 0

勻染劑1011或修補劑Lx

浴比1∶10

 (2)將烘干后織物分別在190℃下高溫定形120 s,測定水洗、干濕摩和多纖布沾色牢度。

(3)調整修補劑用量按②處方進行染色,考察修補劑用量對得色深度的影響,以選擇最佳助劑用量范圍。

2　結果與分析

2.1　染色深度

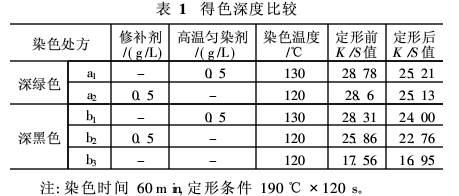

以130℃染色的滌綸雙面布作為標準樣,用Data-color測色儀測定K/S值,數據如表1所示。

表1中, 120℃染色時加入修補劑后,染色深度可大大提高(約40% ),雖然仍較130℃為淺,但差距小于10%,因此,利用修補劑L提高高溫分散染料120℃染色時的深度是可行的。定形后深度差異縮小,這是由于分散染料升華后附于織物表面而致。

2.2　染色牢度

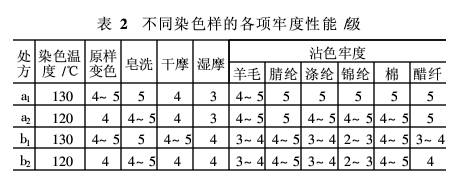

190℃下高溫定形120 s后,各項牢度見表2。

從表2可以看出, 120℃染色織物色牢度較130℃略有降低(約半級)。染黑色時,兩種溫度下的錦綸沾色均較差,只有2~3級,這是由于分散黑ECO自身牢度較差造成的。通過綜合對比, 120℃條件下添加修補劑L進行高溫型分散染料染色,滌綸沾色牢度可以達到一般要求。

2.3　修補劑L用量的影響

從表3可以看出,修補劑L用量在1. 4 g/L以下時,得色深度幾乎沒有變化,考慮到成本因素及勻染性要求,確定其用量為0. 2~0. 5 g/L。

3　結論

(1)利用加入修補劑L的方法在120℃條件下,采用高溫型分散染料對滌綸織物進行染色,染色深度和牢度均能達到一般要求,因此該工藝是可行的。

(2)修補劑L的用量對得色深度基本沒有影響。
