從表1 和表2 可見，PLA 纖維的斷裂強力為24.4cN/dtex ，斷裂伸長率20% ，較滌綸、錦綸等纖維強力小，與棉纖維的強力性能相近。
1.2 纖維的熱學性能
采用YG 252A -1 型熔點儀( 測試標準：FZ/T01057.7-1999) 測試了PLA 纖維的熔點。根據測試，PLA 纖維的熔點為171.3℃ 。由此可見，PLA 纖維的熔點比滌綸( 約為256℃) 、錦綸( 約為253℃) 要低很多，與丙綸( 約為163 ～175℃) 相近。PLA 纖維的熔點低，這也使其應用受到一定限制原因之一。 采用差示掃描量熱儀(PyriIDSC) 來測定PLA 纖維的玻璃化溫度。測試時，選用5℃/min 的升溫速率水平。測試結果如圖1 所示，PLA 纖維的玻璃化溫度為59.2℃ ，低于滌綸( 約為80℃ 左右) 和錦綸( 約為82℃) 。由此，在織物的生產加工時應注意定型溫度和成衣熨燙溫度。
2 試織工藝
PLA 纖維具有良好的芯吸性能、吸濕性能以及快干效應，具有較小的體積質量，其強伸性優良，在加上具有較好的彈性，與抗紫外光的性能[3] ，另外由于經編針織物的柔軟、透氣、富有彈性的線圈結構，使這類運動面料的開發必將具有較好的市場前景。
在此，我們對PLA 纖維在經編機上進行了試織，現將有關試織情況總結如下。
2.1 整經
整經加工采用了如下工藝：
整經設備：H-21 型全電腦控制整經機( 常州宏源) ；
整經速度：200m /min ；
原料規格：83dtex/f12
整經張力：5.8( 張力器讀數) 。
整經時應 注意： 由于PLA 纖維剛性較大，會出現跳紗現象而與相鄰紗線纏結、導致發生斷紗。適當降低整經速度( 200m /min) ，有助于整經生產的順利進行， 保證獲得較高的整經質量，以便后道的編織加工順利進行。 經軸質量直接影響織物品質，優質的經軸可減少頻繁的停車整理紗線，從而提高了生產效率和經濟效益。
2.2 編織
編織采用最為常用的雙梳經編組織：編鏈與經平或變化經平組織。(1) 組織：
GB1:1 －0/0 －1 // 滿穿送經量：1300mm / 臘克.
GB2:1 －2/1 －0 // 滿穿送經量：1630mm / 臘克.
機上縱密：20cpc ，機速：1280rpm 。
(2) 組織：
GB1:1 －0/0 －1 // 滿穿送經量：1200mm / 臘克.
GB2:3 －4/1 －0 // 滿穿送經量：2400mm / 臘克.
機上縱密：21cpc ，機速：1280rpm 。
針織物結構特征參數

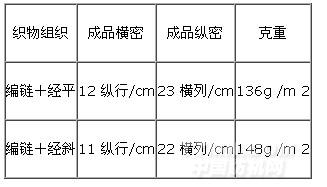

表4 針織物結構特征參數
.jpg)
試織結果表明，PLA 纖維的強度、伸長等物理機械性能可適應經編生產的要求，在中等編織速度(1280rpm) 時沒有出現頻繁的斷頭現象；但是由于其彎曲剛度較大，致使整經、織造速度難以進一步提高；且由于彎曲剛度較大而對經編機的成圈機件、特別是對織針磨損較大，且形成的線圈結構也不夠均勻，織物品質難以控制。
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
