織物起球程度：采用織物經馬丁代爾試驗儀平磨1000轉后所起球數作為指標，比較不同工藝的整理效果[4]2結果與討論
2．1整理溫度對納米抗菌雙羅紋針織物整理效果的影響
固定整理劑用量(o．w．f)為4，浴比為1：10，時間為30min，在整理溫度分別為20，30，40，50，60℃時，測試整理劑對織物整理效果的影響，如圖1所示．其中，織物試樣在每種溫度下做3次試驗，結果以其平均值計．
.png)
從圖1可以看出，隨著溫度的升高，織物起球數減少，當溫度超過40℃時，起球數有增加的趨勢．原因是整理劑的主要成分是有機硅乳液，溫度的升高對整理劑活性乳化有影響，溫度過高破壞有機硅在織物上成膜的穩(wěn)定性，為此確定適宜的整理溫度為30～50℃．
2．2整理劑用量對納米抗菌雙羅紋針織物整理效果的影響

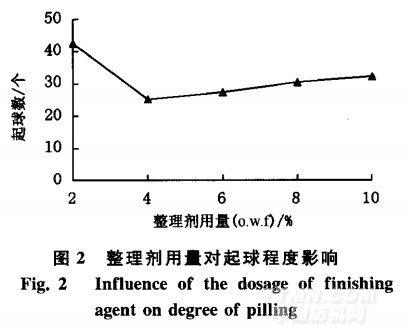

固定整理溫度為50℃，浴比為1：10，時間為30rain，在整理劑用量(O．w．f)分別為2，4，6，8％，10％時，測試其對織物整理效果的影響，如圖2所示．其中，織物試樣在每種整理劑用量下做3次試驗，結果以其平均值計．
.png)
從圖2可以看出，加入整理劑后，織物起球數減少，但當溶液中整理劑達到臨界濃度后，起球數趨于飽和，甚至有增加趨勢．原因是加入整理劑后，紗線表面形成一層薄膜，束縛了纖維頭端，使纖維之間的抱合更加緊密，當整理劑同纖維之間的交聯(lián)趨于飽和，成膜的強度也趨于極限值，增加整理劑用量，對整理效果影響不大．故整理劑用量(o．w．f)適宜范圍為3～5．
2．3整理時間對納米抗菌雙羅紋針織物整理效果的影響

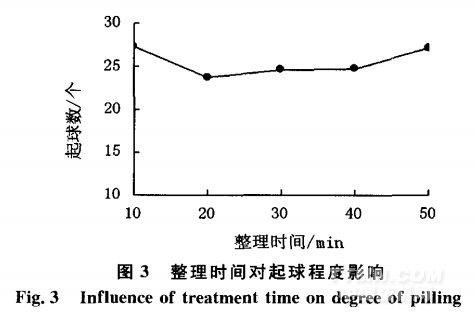

固定整理劑用量(O．w．f)為4，浴比為1：10，溫度為50℃，在整理時間分別為10，20，30，40，50min時，測試其對織物整理效果的影響，如圖3所示．其中，織物試樣在每個時間段下做3次試驗，結果以其平均值計．
.png)
從圖3可以看出，整理時間對織物起球程度也有一定的影響．整理時間短，織物潤濕不充分，不能在織物表面形成樹脂膜，則達不到減少起球數的效果；整理時間過長，整理效果改善不明顯，且整理后試樣表面膜厚而不均勻，成本加大，不利于實踐應用．整理時間優(yōu)選為20～40rain．
2．4整理工藝參數的優(yōu)化

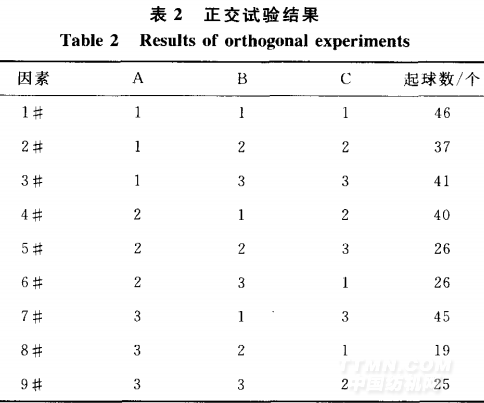

為使納米抗菌針織物在具有較好的抗起毛起球整理效果的同時，較少影響到織物的其他性能，需在最優(yōu)工藝參數下對其進行整理．本文根據單因子試驗結果及規(guī)律分析，每個因子取3個水平組成正交表進行正交試驗．試驗因素水平表如表l所示，按照正交表I。(3。)安排正交試驗，得到正交試驗結果如表2所示，極差分析和方差分析分別如表3和4所示．
.png)
.png)
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
您所在的位置：
