.png)
.png)

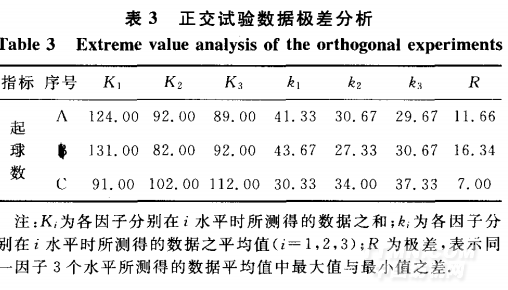

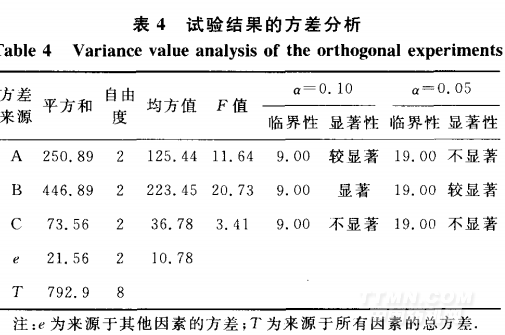

由表3和4可以看出，因素B對織物起球數的影響較為顯著，B2優于B1和B3，B3優于B1，這表明整理劑用量(o．w．f)是抗起毛起球整理中最主要的影響因素，但整理劑并不是用得越多越好；因素A也存在一定的影響，在顯著水平較大時，略微顯著；因素C不顯著，說明整理時間對抗起毛起球整理效果的影響不是很明顯，所以因素主次順序為B>A>C．其中，A2和A3相差不大，C1，C2和C3的差別也較小，從節省時間資源成本角度考慮，可選擇A2，C1．綜合這3個因素，選擇最佳工藝參數為A2B2C1，即整理溫度為40℃，整理劑用量(O．w．f)為4，整理時間為20min．按照此_丁藝參數對納米抗菌針織物進行整理，并參照起毛起球評級標準進行評級，試驗結果如表5所示．
.png)

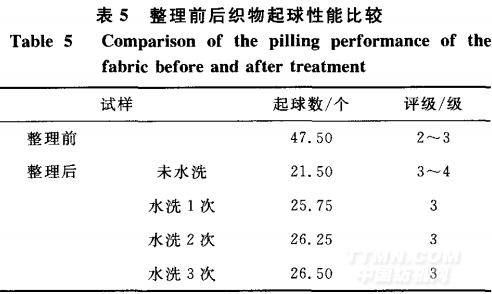

從表5可以看出，經過抗起毛起球整理之后，納米抗菌針織物的抗起毛起球性能可提高0．5～1個級別，水洗3次，起球數變化較小，織物的抗起毛起球性也能較好地保持．對整理后織物剛柔性能進行測試，結果如表6所示．
圖9
從表6可以看出，經整理后織物縱向抗彎剛度更小，懸垂系數未發生較大變化，但CV值明顯減小．說明經過整理后，織物柔軟性更好，這主要是有機硅彈性體可在纖維表面形成高分子彈性膜，使織物懸垂性更均勻，表面更滑順、柔軟，織物的風格得以改善．
3結語
本文以納米抗菌紗線制備的雙羅紋針織物為研究對象，選用ShinchemSD8070有機硅彈性體抗起毛起球整理劑，對該針織物進行抗起毛起球工藝整理．采用單因子法研究了整理溫度、整理劑用量(o．w．f)、整理時間對針織物整理效果的影響，通過正交試驗得出較優工藝參數，并測試分析了較優工藝整理前、后織物的剛柔性，并得出如下結論：
(1)在納米抗菌雙羅紋針織物抗起毛起球整理中，整理溫度、整理劑用量(o．w．f)、整理時間3個因素對織物整理效果都會產生影響，研究表明，納米抗菌針織物抗起毛起球整理的較優工藝參數為整理溫度40℃、整理劑用量(o．w．f)4、整理時間20min；
(2)納米抗菌雙羅紋針織物經過優選工藝參數整理后，織物抗起毛起球性能提升0．5～1個級別，水洗之后織物的抗起毛起球性也能較好地保持；
(3)納米抗菌雙羅紋針織物經過優選工藝參數整理后，織物柔軟性得到改善，彎曲剛度減小，懸垂性更好．
<<上一頁[1][2][3]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
