1.4.4絲光
絲光加工不僅可以提高織物的尺寸穩定性，還可以提高染色得色量和均勻性。麗賽/棉交織物是經面緞紋提花組織，如果不進行絲光，織物經向棉紗的染色性能會受到影響，如布面光澤差、得色不鮮艷等。但是，由于Richcel耐堿性一般，故對不絲光、半絲光和全絲光三種工藝進行了對比試驗(見表4)。
.png)
由表4看出，經半絲光和全絲光工藝處理后，染色織物的得色均較深，且顏色鮮艷，色澤均勻;但經全絲光工藝處理織物手感稍硬，門幅收縮大，擴幅困難。因此，宜采用半絲光工藝，絲光堿濃度為170一180g/L.
1.4.5染色
麗賽纖維可用活性染料、直接染料和士林染料染色，棉織物可用活性染料、直接染料染色，選用活性染料對Richcel/棉交織提花布進行染色試驗。
工藝流程卷染(40℃水洗，2道) →染色(60℃，加助劑) →固色→水洗→皂洗→水洗→出缸
工藝處方/%(。襯)
活性染料2
元明粉25
純堿 15
浴比1:20

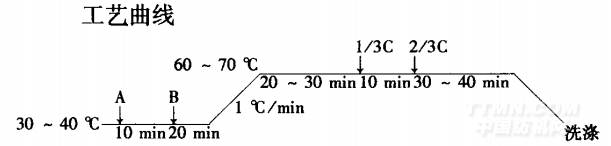

.png)
注:A、B、C分別為活性染料、元明粉和純堿。
采用相同工藝，對絲光和未絲光麗賽纖維/棉交織提花織物半制品進行染色，發現絲光布上染率高于未絲光布25%左右，且麗賽纖維得色量略高于棉纖維，色光也略偏紅光。因此，對于麗賽/棉交織提花織物，特別是淺色織物，若要求色澤相同且深淺一致，最好不絲光，以協調兩種纖維的上染率。
1.4.6整理
(1)生物酶處理
<<上一頁[1][2][3][4][5][6]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
