H202 3
穩定劑3
滲透劑1
溫度/℃10
時間/min 50
2.4染色
染色處方/%(owf)
醬紅
BES紅4
BES金黃1.3
BES軍藍0.0375
血牙紅
3RS黃0.035
3BS紅0.0315
BF藍0.00075
土黃
3RS黃0.155
3BS紅0.017
BF藍0.023
2.5香味整理定形
整理處方/(g/L)
柔軟劑10
平滑劑10
納米香味膠囊40
交聯劑30

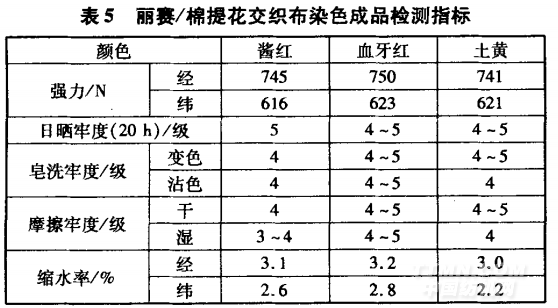

2.6成品檢驗數據
.png)
3結論
(1)含麗賽纖維的織物在燒毛時應注意控制溫度，否則會造成纖維損傷或門幅收縮過大。可采取輕燒毛或二次燒毛。
(2)麗賽/棉提花交織物的前處理工藝適宜采用酶退漿與雙氧水漂白工藝。處理后的麗賽/棉提花交織物失重小、強力損傷低、手感柔軟。
(3)麗賽/棉交織比例大于50%的織物可以半絲光，小于50%最好不絲光。絲光時，燒堿濃度應控制在170一180歲L。經半絲光工藝處理的麗賽纖維上染率明顯提高。
(4)麗賽/棉交織布可采用活性染料染色，由于相同染色工藝條件下，麗賽纖維較棉纖維上染率高，故可獲得立體風格。
(5)麗賽纖維面料通過超柔處理，手感可顯著改善。若要求較強的絲綢感，則應選用拋光酶處理、軋光和預縮后整理工藝。
<<上一頁[1][2][3][4][5][6]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
