1.2操作步驟

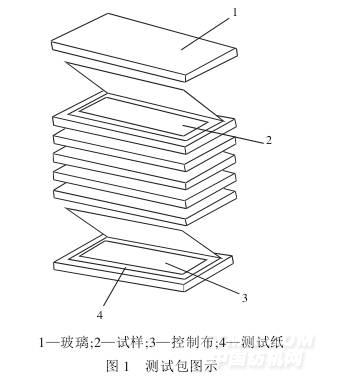

每個測試包內(nèi)用7 片玻璃片夾住6 片試紙,5 塊試樣和1塊控制樣(如圖1).并用不含BHT 的聚乙烯薄膜把玻璃片和測試樣密封.
.jpg)
將試紙對折,把每個樣品單獨放在試紙中間,然后用玻璃片夾住.如試樣少于5 塊仍要用7 片玻璃片;把測試包放在耐汗?jié)n色牢度儀(每個耐汗?jié)n色牢度儀上最多可放3 個測試包)上,施加(5±0.1) kg 的壓力,放在(50±3) ℃的烘箱中保溫16 h±15 min.取出測試包冷卻.
1.3評級
在打開測試包后30 min 內(nèi)評級,否則樣品暴露于空氣中可能會褪色;檢查控制布變黃至少達到3 級,如果沒達到3 級需重新測試;將試驗后試樣和原試樣比較,用ISO 105 A03 沾色灰卡評價試樣的酚黃變色牢度等級,也可采用ISO 105 A04 方法進行儀器評級.
1.4 報告
報告應包括標準號、環(huán)境條件和酚黃變色牢度等級及其他必要信息.
2測試方法研究
對該方法研究的主要內(nèi)容為測試時間、溫度、壓力等.為提高測試結(jié)果的精密度,未采用沾色灰卡評級,而是采用儀器測試黃變程度,結(jié)果以測試樣與原樣間的CIELAB 色差表示.試驗采用了James H. Heal測試標物、SDL Atlas 耐汗?jié)n色牢度儀、X-Rite 528/LP型分光密度計D65光源、上海躍進隔水恒溫培養(yǎng)箱,并以James H. Heal 控制布為測試樣.
2.1 黃變反應過程研究

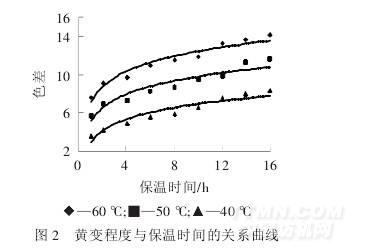

.jpg)
由圖2 可以看出,60 ℃保溫8 h 與50 ℃保溫16h 的黃變程度接近,50 ℃保溫6 h 與40 ℃保溫16 h的黃變程度接近.根據(jù)阿累尼烏斯方程,溫度每升高10 K,化學反應速率加快1 倍.可見,酚黃變過程符合一般化學反應的時溫關系,酚黃變過程的實質(zhì)是酚類化合物與氮氧化合物的化學反應過程.酚黃變試驗可通過升高溫度來縮短時間,達到快速測試的目的.
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
