常用的陽離子型抗靜電劑有：脂肪胺、聚氧乙烯脂肪胺、季銨鹽、聚氧乙烯季銨鹽[5]。此類抗靜電劑易被帶負電的纖維吸附，并溶入纖維表面微量的水中，形成電離性的溶液而增加纖維的抗靜電能力。選取陽離子型抗靜電劑DM-3722，DM-3726，WX-680A，LD-SN與WR-1同浴整理滌綸織物，研究二者對各自整理效果的影響。

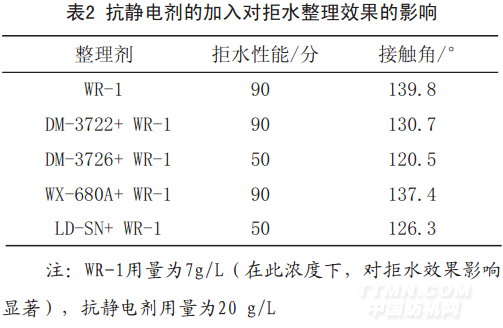

.png)
由上表知，DM-3726、LD-SN的加入使拒水效果顯著下降，由接觸角可看出，DM-3722、WX-680A的加入使拒水效果略有下降。由于抗靜電劑分子結構中親水性基團的存在，勢必會造成拒水效果的下降。

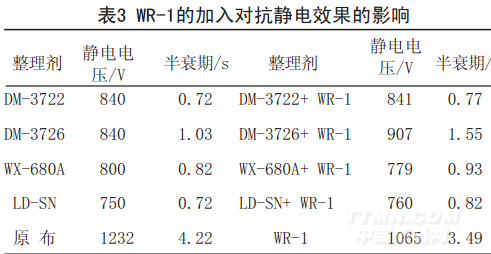

.png)
單獨進行拒水整理織物抗靜電效果要略好于原布，這是由于拒水整理劑WR-1中含有一定量的—OH和酯基，當WR-1在纖維表面交聯成膜后，由于這些基團的親水作用，使得織物的抗靜電性能略好于未經過整理的滌綸織物。由表3可看出，同浴整理比單純做抗靜電整理效果略有降低。這可能是由于WR-1在織物表面成膜過程中可能會把部分親水基團屏蔽掉。2.2.2非離子型抗靜電劑與含氟拒水整理劑WR-1同浴整理
非離子型抗靜電劑主要有脂肪醇環氧乙烷加成物、脂肪酸環氧乙烷加成物、烷基酚環氧乙烷加成物、磷酸三聚氧乙烯基醚酯、甘油單脂肪酸酯、失水山梨醇單月桂酸酯的聚環氧乙烷加成物等。這類抗靜電劑在通常濕度條件下抗靜電效果一般，但在低濕度下卻有明顯的抗靜電效果，這是由于它具有很好的吸濕性[5]。非離子型表面活性劑與其它助劑的兼容性良好，它們能吸附空氣中一定量的水分，從而為纖維中的微量電解質和空氣中的二氧化碳提供了電離場所，使得纖維表面具有較高的電導能力。
選取非離子型抗靜電劑LD-9400、DP-9992與WR-1同浴整理滌綸織物，研究抗靜電劑的加入對拒水效果的影響。

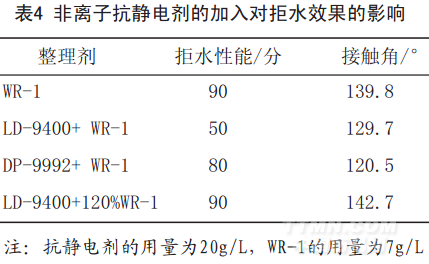

.png)
抗靜電劑DP-9992的加入使拒水效果顯著下降，LD-9400使拒水效果的下降幅度略小。LD-9400主要是有無機鹽和非離子型表面活性劑復配而成，隨著抗靜電劑用量的增大，親水性基團增多必然會導致拒水效果的下降，但下降程度不大，可通過增大拒水整理劑的濃度來調節，實驗發現提高WR-1用量20%，與LD-9400同浴整理織物后拒水性能可達到90分。由圖1知，1110cm-1處的寬、強吸收為C—O—C非對稱伸縮振動特征吸收峰，這是聚氧乙烯化合物的特征吸收，且峰強隨環氧乙烷（EO）加成的摩爾數的增加而增強[6]。1722cm-1處為脂肪酸的聚氧乙烯加成物酯鍵的強特征峰。因3030cm-1處無吸收，說明為飽和酸酯。732cm-1為—CH2—的平面搖擺振動特征吸收峰。2850cm-1附近為—CH2—的對稱伸縮振動，3500-3600cm-1為多元醇—OH伸縮振動。說明DP-9992為聚氧乙烯多元醇脂肪酸酯。可能由于其分子結構中含有多個—OH且含有大量的EO鏈節使得DP-9992的吸濕性良好，因此大大降低了織物的拒水效果。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
