激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

1.4.2織物性能測試和結構表征

拒水性采用AATCC22-2001淋水法測試;拒油性按AATCC-118,采用滴管將不同的標準試液滴在織物表面,觀察其潤濕程度,評定拒油等級;織物與水之間的接觸角采用液滴性狀分析儀測量;白度按照GB/T17644-1998,在白度儀上測定,每個樣測定5次,取平均值;在掃描電鏡上觀察纖維表面形貌.

2結果與討論

2.1織物性能

2.1.1聚合物氟含量與整理效果間關系

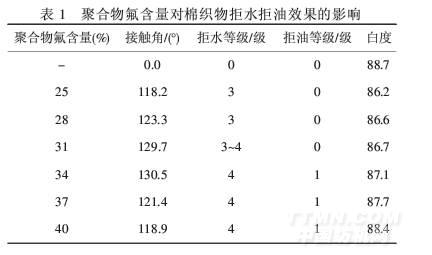

從表1可知,隨著聚合物氟含量逐漸提高,用于織物整理時拒水拒油性也呈提高的趨勢,拒水最高可達到4級.但當聚合物氟含量超過34%后,增加氟含量,拒水拒油性不再增加.因此,氟含量以34%為宜.

2.1.2掃描電鏡

由圖1可知,棉纖維經整理后表面形成一層致密且較均勻的含氟聚丙烯酸酯膜,該膜包裹在纖維表面,使纖維具有拒水性.

2.2聚合物膜FT-IR

圖2表明,1 185 cm-1和1 103 cm-1附近有很強的吸收峰,其為C—F伸縮振動的特征峰;在1 287 cm-1附近有C—O伸縮振動峰;1 742 cm-1附近較強的吸收峰為C O特征吸收峰;在2 964和1 383 cm-1附近為亞甲基和甲基的特征吸收峰.表明乳液中聚合物為三種丙烯酸酯聚合物.

2.3聚合物乳液性能

2.3.1乳液粒徑

從圖3可以看出,聚合物乳液粒徑主要分布在20~120 nm,平均粒徑為76.9 nm,說明聚合物乳液粒徑小,粒徑分布較均勻.

2.3.2乳液穩定性

由表2可知,得到的聚合物乳液穩定性良好.
