激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由圖2可知,隨著焙烘溫度升高,織物抗紫外線性能逐漸增加。焙烘溫度太低,棉織物與改性米顆粒整理劑不能完全反應,UPF值較低。焙烘溫度在160℃左右,棉織物具有較大的UPF值;但焙烘溫度達到170℃時,織物出現泛黃。因此, 160℃為最佳焙烘溫度。

2.2　改性納米TiO2整理織物的性能

2. 2. 1　織物表面形態

納米TiO2表面呈親水性,在空氣中極易團聚成大顆粒。當納米TiO2粒徑超過納米級,因納米顆粒表面效應產生的紫外線屏蔽效果便會消失。因此,納米TiO2在織物表面應保證納米級。整理織物的掃描電鏡照片見圖3。

如圖3所示,改性納米TiO2在纖維上具有很好的分散性,且基本都在納米級,保證了其紫外線屏蔽效果。雖有少量團聚,這是由于聚氨酯對納米TiO2改性時,納米TiO2顆粒表面鈦羥基與異氰酸根反應不均勻,少許鈦羥基沒有被封閉而導致納米TiO2顆粒的團聚,此現象更說明納米TiO2容易聚集,較難分散。

2. 2. 2　整理織物染色后紫外線屏蔽效果

改性納米TiO2對纖維的整理過程是脫封異氰酸根與棉纖維羥基發生親核加成反應,以共價鍵結合。本試驗創新地提出利用同樣具有親核反應性的活性染料對整理后織物再進行染色,進而判斷在活性染料作為親核試劑與纖維發生親核取代反應過程中,納米TiO2顆粒與纖維的共價鍵是否會斷裂,而導致納米顆粒流失。因此,選擇反應性較強的二氯均三嗪類活性染料(活性紅1)按照1. 2. 3節工藝染色,并測試染色后織物的抗紫外線性能,結果見表1。

表1所示,原布染色織物的UPF值較原布高是因為染料活性紅1分子結構中苯環和萘環對紫外線的吸收所致。改性納米TiO2整理織物的UPF值較原布有大幅提高是由于納米TiO2對紫外線的吸收、散射、反射所致。整理后再染色織物的UPF值較原布染色織物和納米TiO2整理織物有大幅提高,抗紫外線效果更顯著,這是由于納米TiO2和染料分子結構的雙重抗紫外效果所致。上述結果說明,納米TiO2與纖維以共價鍵形式結合的穩定性較好,未因為染色而導致共價鍵斷裂,納米TiO2顆粒不易流失。

2. 2. 3　拉伸性能

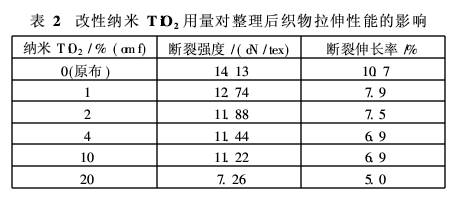

整理織物的斷裂伸長率和斷裂強度見表2。
