接枝氧化亞麻纖維(HGLF)的制備將亞麻織物置于棕色錐形瓶中,加入高碘酸鈉溶液,在40 ℃下于振蕩水浴鍋中避光氧化一定時間,浴比1∶50,然后在0.1 mol/L 丙三醇溶液中浸泡0.5 h,用去離子水充分洗滌后,置于HBP-NH2溶液中,60 ℃接枝一定時間.
1.3測試
生長動力學:通過測定546 nm 處細菌培養0~24h后的光密度[14]來比較空白水溶液和HBP-NH2水溶液的抗菌活性;抑菌圈:將瓊脂培養基溶解均勻,在高壓滅菌鍋中,用0.1 MPa 壓力滅菌30 min 并冷卻至60℃左右,用吸管準確量取20 mL 該培養基,加入內徑一致并預先水平放置好的培養皿內,冷凝后使培養皿中水分干透,取0.4 mL 菌懸液在瓊脂上均勻涂布(涂布以瓊脂無可見水滴為準),然后用鑷子將無菌的牛津杯輕輕豎直放入培養皿中,吸取2%HBP-NH2水溶液0.25mL至牛津杯中,冷凝后置于生化培養箱培養24~48 h,觀察測量抑菌圈;抑菌率:根據ASTM E2149 中振蕩燒瓶法和FZ/T 73023-2006 進行測試;抗菌耐洗性能:按照FZ/T 73023-2006 洗滌,分別測試洗滌后的織物抑菌率;抗紫外性能:采用GB/T 18830-2002《紡織品防紫外線性能的評定》檢驗,織物防紫外線效果用紫外線透過率(UVA、UVB)和紫外線防護指數(UPF)表示.
2 結果與討論
2.1 HBP-NH2的抗菌性能
2.1.1生長動力學
.jpg)

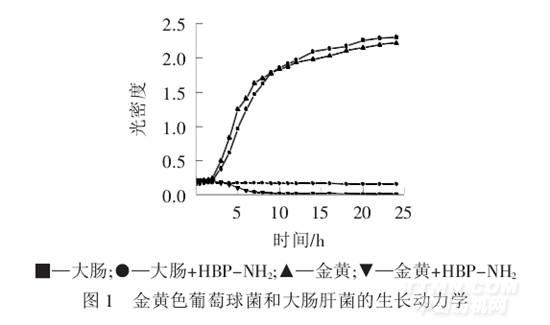

由圖1 可以看出,在HBP-NH2存在下,金黃色葡萄球菌和大腸桿菌的生長受到明顯的抑制作用,表明HBP-NH2水溶液具有很好的抗菌活性.
2.1.2 牛津杯抑菌圈

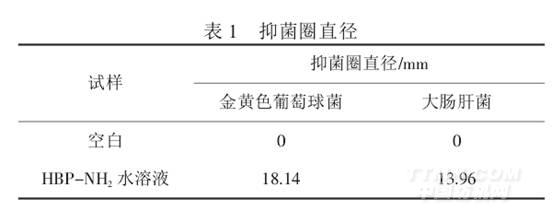

由表1 可知,空白樣的抑菌圈直徑均為0mm,HBP-NH2對金黃色葡萄球菌和大腸肝菌的抑菌圈直徑分別達到了18.14 mm、13.96 mm,說明HBP-NH2水溶液對金黃色葡萄球菌和大腸肝菌具有優異的抗菌效果.
.jpg)
相關信息







推薦企業
推薦企業
推薦企業
