激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

3紗線性能

本對比實驗使用的牛奶纖維與精梳棉混紡紗均來自江蘇省南通。上述A、B兩種試樣各3組；除牛奶纖維成分比例不同外，其余使用同樣紡紗工藝；成紗同樣線密度；在同一恒溫恒濕室進行試驗；檢測項目使用相同的試驗設備；同一個試驗人員操作。

3．1單紗斷裂強力測試

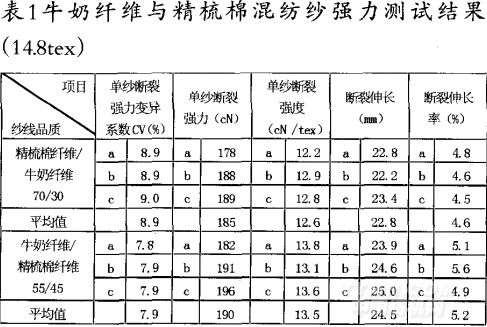

單紗斷裂強力使用INSTRON3365萬能強力機，隔距長度500mm，預張力(0．54-0．10)cN／tex，拉伸斷裂時間為204-3S；試樣每組30管紗，每管測試2次，共3組。測試結果如表1所示：

從表1可以看出隨著牛奶纖維的含量增加，紗線強度有所增加，因為牛奶纖維的強度高于棉纖維；隨著牛奶纖維的含量增加，紗線的斷裂伸長率增加，主要是因為牛奶纖維的彈性較棉纖維好。

3.2紗線捻度測試

捻度測試采用PC／Y331LN數字紗線捻度儀，采用退捻加捻法。隔距長度為50mm，允許伸長限位與預加張力按GB／T2543．2—2001標準操作；試樣每組20管紗，每管紗測試2次，共3組。測試結果如表2所示：

從表2可以看出，混紡紗中牛奶纖維所含比例不同，捻度／10cm、實際捻系數、捻度CV％測試結果差別不大。

3．3條干均勻度測試

紗線條干均勻度測試采用USTERIV型條干均勻度測試分析儀。每組取l0只管紗，每管紗測試400m／min，細節一50％，粗節+50％，棉結+200％，各組測試結果如表3所示：表3牛奶纖維與精梳棉混紡紗條干均勻度測試結果(14．8tex)從表3可以看出，牛奶纖維的切割長度較棉纖維長，整齊度較好，雜質少，表面光滑，手感柔軟，蓬松性好，短絨少。所以牛奶纖維比例越高，紗線的條干均勻度越好。

4結論

隨著人們生活水平的不斷提高，高檔內衣、襯衫、家居服飾、男女T恤、羊絨裙、休閑裝、家紡紡織品已向著高雅美觀、舒適美化、顏色鮮艷等方向發展。牛奶纖維既具有合成纖維的性能，又具有天然蠶絲的優良特性，具有良好的可紡性能，與棉混紡可使產品成本降低，是一種全新的紡織新材料，且具有天然抗菌性能，對人體皮膚有良好的營養和保護作用，符合當今世界的發展潮流，具有較廣的發展空間。通過本實驗測試，希望對以后開發高檔產品有所幫助，進一步促進紡織行業的發展。
