激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

預定形工藝

溫度/℃　　　　　　　190(五室)

車速/(m/min)          30

超喂/%               +15±10

幅寬　超出成品幅寬   10% ~15%

克重　超出成品克重   10~20 g/m2

1. 2. 4　練漂一浴

棉蓋滌氨綸彈性織物精練和氧漂同浴進行,可縮短工藝流程。精練的目的是去除棉纖維含有的雜質和化纖中含有的油劑。但是普通的精練條件難以去除氨綸紡絲時所用的硅類油劑,因此,必須使用氨綸專用精練劑進行精練處理,以避免產生染斑等染疵。氧漂可去除棉纖維上的雜質和色素,提高毛效及白度。

精練-氧漂處方/(mL/L)

27. 5%雙氧水　　　　　　5

燒堿/(g/L)               3

氨綸精練劑ZS-98E        3

螯合分散劑KH-1012       2

消泡劑                  0. 3

浴比                    1∶15

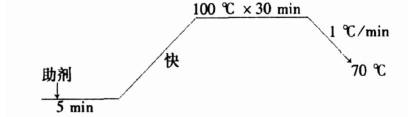

練漂工藝曲線

有建議精練時宜快速升溫至60℃,保溫10 min,然后按1℃/min的速度升至70℃,保溫10 min;再以1℃/min的速度升至100℃,保溫30 min;隨后按1℃/min降溫至60℃,溢流水洗至室溫排液。這是因為織物含有氨綸絲,如果升溫速率控制不當,極易形成褶皺。中試對比此升溫步驟和上述升溫曲線,發現二者并無明顯區別,且經大車的先鋒試驗和批量生產,產品質量穩定。在實際生產中執行上述升溫曲線可縮短60 min以上的工時。
